Jak funguje vůz s čerpadlem na beton? | STOPBETON

Čerpadlo na beton je jedním z typů čerpacích jednotek na beton, které je mobilního typu. Pomáhá dodávat velké objemy betonové směsi do těžko přístupných míst na vysokých konstrukcích, například úzkými okny a otvory ve stěnách, stejně jako do míst s nejsložitější konfigurací staveniště.

Stavba betonové pumpy

Čerpadlo na beton je součástí řady velkorozměrových zařízení, které je namontováno na podvozku nákladního automobilu s výkonným dieselovým motorem, který pohání čerpadlo a hydraulický systém jeřábové jednotky.

Konstrukce ABN zahrnuje:

• Recepční bunkr.
• Pístové čerpadlo na beton s hydraulickým pohonem.
• Distribuční boom.
• dráha.
• Výložníky.

Přijímací zásobník

Násypka betonového čerpadla je zásobník kombinovaný s betonovým čerpadlem, do kterého je betonová směs vykládána a nabírána válci. Je zde také instalován excentrický vibrátor.

Za čistotu směsi a vyloučení cizích částic bez velkých frakcí, které mohou být větší než přípustná velikost, je zodpovědný excentrický vibrátor, rošt a míchací mechanismus, které jsou instalovány uvnitř násypky.

Pístová pumpa na beton

Většina betonových čerpadel je vybavena dvoupístovým hydraulicky poháněným systémem, který je zodpovědný za dodávku hotové směsi betonovým potrubím ve vertikálním nebo horizontálním směru.

Na obrázcích níže můžete vidět konstrukci pístového čerpadla ABN.

Přijímací násypka má dva otvory, ke kterým jsou připojeny paralelní trubky. Pohybují se v nich válce, buď nasávají roztok do potrubí, nebo jej tlačí zpět k bunkru.

ABN se vyznačuje produktivitou (od 80 do 200 metrů krychlových za hodinu), která se vyznačuje tlakovým výkonem vytvářeným hydraulickou stanicí a objemem betonu, který čerpadlo dokáže přečerpat po distribučním výložníku během jedné hodiny.

Distribuční boom

Distribuční boom ABN je klíčovým mechanismem, který je zodpovědný za rozsah dodávky betonu. Zjednodušuje proces lití směsi, rovnoměrně rozprostře roztok a během krátké doby nalije betonové podlahy budov. Pomocí systému pístů se uvnitř výložníku vytváří tlak, který tlačí roztok kanálem.

Rozváděcí ramena jsou vyrobena z vysokopevnostní legované oceli. Výložníky se skládají ze 4-6 kloubových sekcí. Beton je dodáván v okruhu 360 stupňů od samotného čerpadla na beton. Výložníky se ovládají pomocí ovládacího panelu umístěného na základně výložníku nebo pomocí dálkového ovládání.

K výložníku je pomocí speciálních držáků připevněno betonové potrubí, kterým prochází beton. Na jeho konci je připevněna flexibilní distribuční hadice o délce 3 až 7 metrů.

Existují 3 typy distribučních výložníků ABN:

• ve tvaru R.
• ve tvaru Z.
• ve tvaru RZ.

Výložník RZ je všestranná možnost. Má vysokou manévrovatelnost a dodává betonovou směs ve všech rovinách.

Sledovat

Trasa je pomocná stavba, která zvyšuje vzdálenost dodávky betonu. Skládá se z trubek, které jsou k sobě připevněny speciálními svorkami. Trasa je namontována na konci rozváděcího výložníku betonového čerpadla vodorovně.

Výložníky

Výložníky jsou výsuvné podpěry (jsou čtyři), které stabilizují zařízení na nerovném povrchu a také přebírají dodatečné zatížení, které výložník vytváří při čerpání betonu, což vám umožňuje vyhnout se zatížení rámu podvozku.

Hlavní etapy práce ABN

Před objednáním čerpadla na beton k pronájmu je nutné prostudovat předpokládané umístění čerpacího zařízení betonu na staveništi. Podle obecných ustanovení musí zákazník před spuštěním ABN předem vypočítat volnou plochu, která umožní umístění betonového čerpadla, s přihlédnutím k výstupním výložníkům a míchačce betonu.

Čerpadlo na beton je správně nainstalováno, pokud:

• Rozváděcí rameno snadno dosáhne na místo lití betonu.
• Domíchávač betonu má volný přístup k přijímací násypce ABN.

Poté, co stavební četa obsluhující auto pumpy na beton dokončí správnou instalaci zařízení, se potrubí pumpy na beton začne připravovat ke spuštění. Betonovým potrubím se prohání speciální směs, která se také nazývá cementové mléko, které maže jeho vnitřní stěny, aby se beton nelepil.

Poté se beton nalije na předem připravené místo. Po dokončení stavebních prací pracovní tým propláchne čerpadlo, k odstranění zbývajícího betonu z betonové trubky.

Rozdíly mezi pumpami na beton

Značky betonových čerpadel se od sebe liší:

• Hydraulická síla.
• Objem motoru.
• Nosnost podvozku.
• Velikost pohybu pístového systému.
• Typ distribučního výložníku a jeho možná vzdálenost.

Výběr požadovaného modelu ABN se provádí z důvodu produktivity, objemu prováděné práce a také závisí na výšce a ploše staveniště.

Betonové čerpadlo je speciální konstrukce, která je navržena tak, aby během stavby nepřetržitě dodávala beton. Design je jednoduchý a může přinést mnoho výhod:

• bunkr – zásobník, kam je dodáván roztok připravený k přepravě;
• čerpadlo, které nepřetržitě dodává beton.

Toto jsou základní prvky. Kromě nich existuje několik typů hadic, ale jsou zahrnuty do kategorie „spotřební materiál“ a bude o nich pojednáno později.

Existuje několik indikátorů potřeby použití betonového čerpadla:

• Velké stavební projekty. Nejčastěji je objekt využíván při výstavbě železničních mostních nadjezdů, ale i jiných velkých objektů;
• Pokud není možné dodávat roztok jiným způsobem.

V průměru je čerpadlo na beton schopno čerpat roztok do výšky 60 m na vzdálenost až 300 metrů. Navíc díky použití speciálních výrobních prostředků nedochází ke ztrátě vlastností směsi během přepravy.

Aplikace betonových čerpadel ve stavebnictví

Betonová čerpadla jsou široce používána pro stavbu monolitických výškových budov. Instalace zajišťují dodávku betonu do různých výšek, což snižuje časové a fyzické náklady. Betonové čerpadlo zajišťuje rychlou dodávku betonové směsi při stavbě mostu. Používá se k výstavbě vodních a železničních staveb. Betonárna se používá při výstavbě přístavních a tunelových spojů.

V soukromé výstavbě se speciální vybavení nepoužívá vždy, což se vysvětluje omezeným přístupem speciálního vybavení. Pro zjednodušení úkolu a urychlení procesu výstavby se doporučuje použít mini čerpadla na beton.

Zařízení s tlumičem

Čerpadlo na beton (ať už je stacionární nebo mobilní, na tom nezáleží) může být typu brány. Tlumič je hlavní mechanická část zařízení.

Může být vyroben ve formě rotační trubky, kmene nebo klínu.

Tlumič je vždy vyroben pevný a tlustý. Jeho povrch by měl být hladký. V opačném případě se nerovnost projeví v betonu, protože pod vysokým tlakem, který v mechanismu vzniká, vede každá nerovnost k tomu, že roztok vyjde na povrch.

Šoupátko musí být také odolné proti opotřebení, jinak v tak agresivních provozních podmínkách rychle selže. V rotačních čerpadlech betonu se nevyskytuje.

Chcete-li určit provozní principy betonového čerpadla, musíte pochopit jeho strukturu. Zařízení má míchačku, kola, mazací systém, výstupní část, podpěry, nakládací násypku. Zařízení se dále skládá z chladicího systému, šoupátka, olejové nádrže a mazacího systému. Čerpadlo na beton má skříň na nářadí, manometr, čerpací ventil, hydraulický systém, olejový filtr, plášť, elektrický panel, podvozek, tažné zařízení. Betonové drenážní zařízení se skládá z:

• Betonové drenážní koleno;
• Splachovací zařízení;
• Betonová drenážní trubka;
• Betonový odvodňovací zámek s pryžovým těsněním.

Hlavní jednotkou stavebního zařízení je motor o různém výkonu, který může být elektrický nebo dieselový. Čerpací systém pracuje na otevřeném okruhu, který podléhá seřízení.

Univerzální konstrukce betonové pumpy umožňuje plynulé hydraulické nastavení. Množství dodávaného paliva lze upravit. Instalace se skládá z vodního čerpadla a dvou hydraulických válců. Poslední z nich spojuje písty, což má za následek vratné pohyby. Tento proces spočívá v pohybu pístů v různých směrech.

Betonová směs je přiváděna z výstupních otvorů do nakládacího sektoru. Je čerpáno dvěma válci, které se pohybují v různých směrech. Sání a vstřikování směsi je zajištěno propojením dopravního a hydraulického válce.

Doporučení pro výběr betonových čerpadel

V první řadě se musíte rozhodnout, zda bude vybavení zakoupeno nebo pronajato. Máte velkou stavební firmu, betonářské práce jsou hlavním technologickým postupem – stacionární čerpadla betonu na kolovém přívěsu jsou nejlepším vybavením. Nízkopodlažní, rozptýlená staveniště – pomůže vám ABN (nákladní čerpadlo na beton).

Pro stavbu jednotlivých objektů, kdy nelze zajistit stálou vytíženost zařízení, je výhodné zapůjčit si betonovou pumpu.

Specializované prodejny prodávají nové i použité vybavení od různých výrobců. Je pro vás důležité vybrat čerpadlo na beton podle vašich požadavků. ABS je dražší – zařízení je neodnímatelné a instalované na podvozku nákladního automobilu.

Důležitá kritéria výběru:

• typ čerpadla na beton – pístové nebo rotační;
• výkon elektrárny nebo motoru;
• tlak a vzdálenost čerpání betonové směsi;
• produktivita řešení;
• tlak v potrubí;
• výrobce.

Zkontrolujte, jakou přijatelnou velikost granulí zahrnul výrobce do technických specifikací, klimatických a dalších provozních vlastností zařízení.

Obecné pojmy speciálních zařízení

Zařízení čerpadla na beton je v podstatě navrženo pro racionální dodávku betonové směsi na staveniště. K výrobě betonového materiálu se používají speciální bunkry, které vyrábějí beton příslušné jakosti. Vzhledem k tomu, že beton má specifické vlastnosti tuhnutí, používá se zařízení pro čerpání betonu, aby se zajistilo, že si hmota zachová své vlastnosti. Pro efektivní provoz zařízení návrh čerpadla betonu zohledňuje nepřetržitý cyklus dodávání roztoku na místo, kde je možné dosáhnout účinnosti materiálu podle primárních parametrů.

Zařízení lze podle technických parametrů rozdělit do dvou skupin a mimochodem sledováním příběhu na internetu můžete zjistit, jak betonová pumpa funguje na videu v dobré kvalitě.

• Mobilní typ. K tomuto účelu slouží vozidlo, na jehož podvozku je instalována betonová čerpací část zařízení.

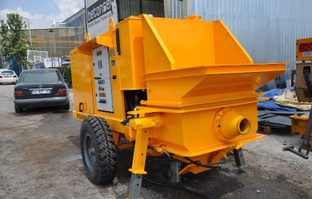

• Stacionární typ. Přívěsová verze speciální výbavy, která je navíc vybavena sadou čerpadla na beton.

Princip činnosti každého typu čerpadla na beton je určen jeho výkonovými charakteristikami.

Stacionární verze je pro staveniště atraktivnější díky přítomnosti základní sady a systémů pro vytlačování betonové malty.

Mobilní typ je v některých charakteristikách horší, ale je ideální pro místní lití betonu, kde je hlavní betonové potrubí schopno zorganizovat dodávku materiálu na těžko dostupné místo.

Kromě toho si můžete všimnout, když jste se naučili, jak funguje čerpadlo na beton na nákladním vozidle, že pro tento typ zařízení není nutné zapojovat složitá technická řešení pro připojení a spouštění hlavních a pomocných sad čerpacího zařízení.

„Stacionární čerpadlo na beton má jednu významnou nevýhodu: má dlouhou hadici pro přívod roztoku, což není praktické pro místní typy lití materiálu.“
