Okapový trychtýř pro ploché střechy – typy a pravidla montáže |

Voda je nejhorším nepřítelem každé střechy, ale škodí zejména plochým konstrukcím. Vlhkost jistě povede k destrukci krytiny a způsobí zatékání. Zatímco šikmé střechy snesou vlhkost a dešťovou vodu samy, ploché střechy potřebují pomoci, aby na povrchu neustávaly kaluže. U ploché střechy sklon nepřesahuje 1-3 %. Srážky dopadající na takovou rovinu se nevalí dolů, ale zůstávají na povrchu, takže i malá trhlina vyvolává netěsnosti.

Stojatá voda ničí hydroizolační vrstvu a spolu se zachyceným prachem a nečistotami tvoří „bažinu“, ve které klíčí semena rostlin, jejichž kořeny zničí střechu. Chcete-li chránit střechu před poškozením a zvýšit její životnost, musíte nainstalovat spolehlivý drenážní systém. Odtokové nálevky jsou pro tento úkol ideální.

<strong>Drenážní systém na plochých střechách</strong>

Pro kompetentní drenážní systém potřebujete sadu prvků, které budou pečlivě shromažďovat, přenášet a vyhazovat vodu z povrchu střechy. Mistři firmy RSK 24 nabízejí tři typy svodů: neorganizované, vnější, vnitřní.

Pojďme se blíže podívat na jejich funkčnost.

1. Při neorganizované variantě voda ze strmých svahů jednoduše sklouzne, ale plochá střecha je nemá, takže tato varianta je nebezpečná, až iracionální. Sklon 5 stupňů nechrání před přebytečnou vodou. Odvod vody musí být organizován externě nebo interně.

2. Vnější vpusť je sestavena z okapu a svodů. Voda opouští svahy sama, poté stéká do odvodňovacího příkopu nebo dešťové kanalizace. Tato možnost je zvolena pro ochranu střech garáží nebo hospodářských budov.

3. Vnitřní odtok je namontován uvnitř střešního koláče, který je ideální pro vlastnosti ploché střechy, není divu, že řemeslníci berou v úvahu všechny jemnosti designu.

Vnitřní vpusť není instalována mimo střechu, ale pod tepelnou a hydroizolační vrstvou. Právě pro vnitřní odvodnění jsou potřeba nálevky, protože jsou prvkem.

<strong>Anatomie drenážního trychtýře</strong>

Jedná se o malý, ale nezbytný prvek střechy, který je zodpovědný za správný sběr a odvod vody z povrchu.

Konstrukce prvku je znázorněna na obrázku 1 a zahrnuje následující prvky:

1. Spodní montážní část, která často obsahuje tepelný kabel, stejně jako hlavní části – přijímací trubice a nálevka;

3. Tlaková příruba;

4. Horní část, která zasahuje do tloušťky izolace a hydroizolace;

5. Ochranná mřížka, která dokonale zabraňuje ucpání, chrání před nečistotami.

Hlavní podmínkou pro efektivní provoz žlabů je těsnost spojů všech konstrukčních prvků.

Na základě praxe našich řemeslníků se více než 70 % netěsností objevilo právě díky pronikání vody mezi spáry prvků. Proto jsou po instalaci všechny spoje dodatečně ošetřeny tmelem.

<strong>Typy drenážních nálevek</strong>

Střešní vpusti jsou vyrobeny ze tří materiálů – pozinkovaný kov, měď, polyvinylchlorid. Pozinkované možnosti jsou vybírány častěji než ostatní, protože jsou levnější než ostatní, ale zvládají tento úkol. Měď se špatně kombinuje s jinými materiály kromě mědi a stojí dvakrát až třikrát více, takže výrobky z polyvinylchloridu jsou považovány za nejlepší možnost. Možnosti polyvinylchloridu jsou vhodné pro střechy z měkkých tašek, bitumenových materiálů značky Shinglas a ondulinu.

Existují 4 typy trychtýřů:

Tento trychtýř má ochranný uzávěr, který se tyčí nad povrch střechy jako houba. Tento trychtýř se dobře vyrovnává s proudy vody a také ji filtruje od nečistot, prachu a těžkých nečistot. Trychtýř je díky tvaru houby dokonale chráněn před ucpáním.

Trychtýř je instalován na povrchu střechy v provozu, pokrytý tvrdým materiálem, včetně cementu.

3. Vyhřívaný. Tento trychtýř bude vyhříván pomocí elektrického kabelu.

Kabel taví sníh, takže střecha je chráněna před ledovou krustou, voda není nijak omezena a klidně přechází až k místu vypouštění.

4. Přepadové parapety.

Odborníci samozřejmě doporučují pravidelně kontrolovat stav kanalizačního systému a čistit nálevky a okapy. To je nutné, aby silný déšť nepoškodil konstrukci nebo nepoškodil střešní krytinu.

Správná montáž okapů zvýší životnost střechy a odpadní vodu lze znovu využít například k zalévání květin nebo záhonů.

<strong>Shrnout</strong>

Přeháňky, sněžení a slunce jsou nepřátelé střechy. Pro minimalizaci škod je nutné promyslet návrh střechy do nejmenších detailů. Proveďte spolehlivou izolaci – tepelnou a hydroizolační. Z ploché střechy je obtížnější odvádět vlhkost, protože zde není téměř žádný sklon. K odtoku vody naši řemeslníci instalují přepadové parapetní nálevky nebo zkonstruují vnitřní odtok.

Naše rady vám pomohou pochopit důležitou otázku odvodnění. Dozvěděli jste se o typech trychtýřů a nyní můžete snadno pochopit rozsah na základě technických detailů.

Nyní znáte jemnosti, které můžete vzít v úvahu při navrhování budoucí budovy. Pokud například žijete v oblasti se zasněženými zimami, bylo by pro vás racionální mít také systém střešního vytápění. Půjde o dvojitou ochranu proti povětrnostním vlivům.

Chcete-li správně vypočítat počet prvků a provést spolehlivou instalaci drenážního systému, kontaktujte specialisty společnosti RSK 24.

Ve světě stavebnictví je spousta nuancí, které zvládnou jen znalí lidé, jako jsou pokrývači naší společnosti.

Naši odborníci vám pomohou vypočítat odhad, vybrat další prvky na základě vašich potřeb a nabídnout dostupné možnosti. Posádky provádějí veškerou práci rychle, podle technologie a společnost vydává záruku kvality, která je uvedena ve vaší smlouvě.

Ideální možností pro obytné, administrativní a průmyslové budovy je vnitřní odvodnění ploché střechy pro jakýkoli region Ruské federace. U nízkopodlažních a nevytápěných budov je povolen provoz neorganizovaných vnějších střešních odvodňovacích systémů. Při objednávce stavby domů na klíč pro venkovské bydlení je nejlevnější variantou organizovaný venkovní odvodňovací systém střechy s mírnou odchylkou jednoduchého provedení.

Klasifikace drenážních systémů sedimentů

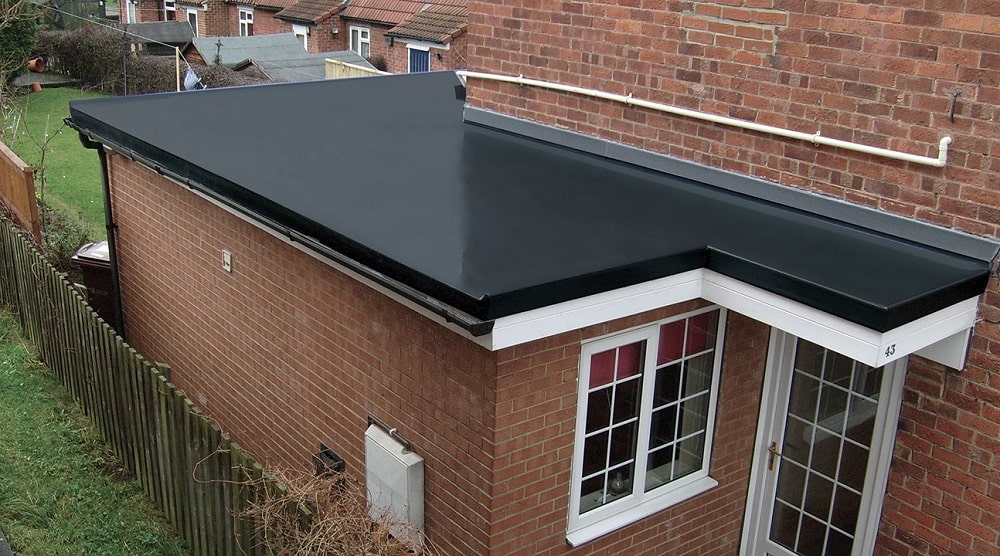

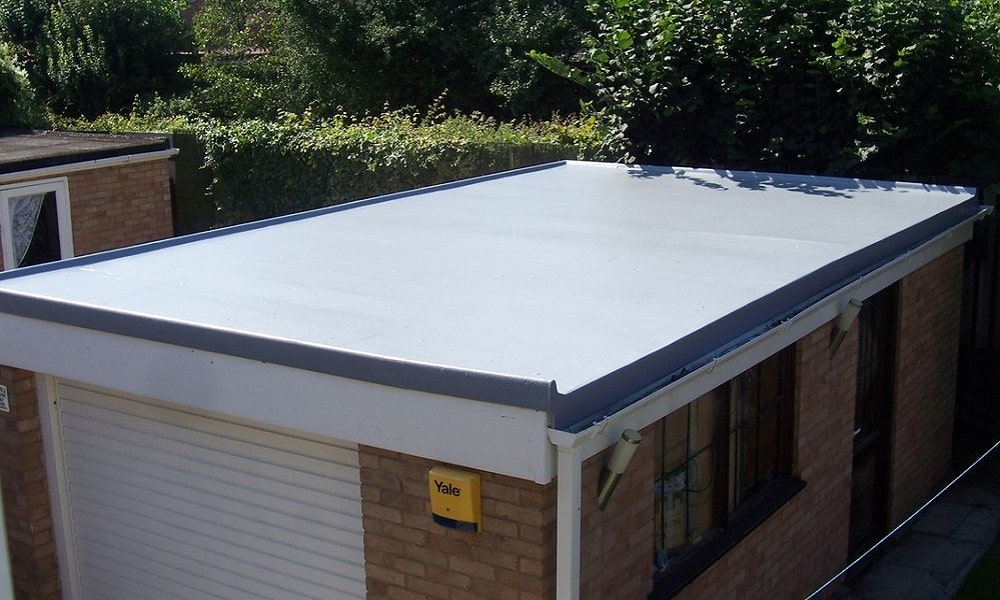

Ve stavebnictví se plochým střechám říká šikmé střechy s mírným sklonem, jehož velikost je pro běžné odvodnění nedostatečná. Zároveň je střecha vhodná k procházkám, využití jako zahrada, rekreační areál a sportovní aktivity.

Bez ohledu na to, zda je plochá střecha používána či nikoli, je nutné zajistit odvod dešťové a tající vody, která je agresivním prostředím ve vztahu k obkladovému materiálu, z povrchu střešní krytiny. Podle způsobu odvodnění z plochých střech byla přijata standardní klasifikace:

• vnější odvodnění ploché střechy neorganizovaného typu;
• organizovaná vnější drenáž;
• sklon ploché střechy s vnitřním odvodněním.

V první možnosti srážky proudí shora samovolně, jak přicházejí. Toto schéma nefunguje, pokud jsou parapety – nízké stěny po obvodu střechy, určené k zajištění bezpečnosti a zlepšení architektonického stylu budovy.

Externí organizovaná drenáž má specifické vlastnosti:

• pokud je podkroví, střecha se ukáže jako studená, její teplotu lze dále upravit otevíráním a zavíráním střešních oken;
• v budově bez podkroví nebo s podkrovím se střešní krytina v zimě zahřívá, roztavená voda vstupuje do studeného trychtýře a potrubí a tvoří zátky.

Proto je organizace vnějšího odvodnění doporučena normami SNiP 2.08.01 výhradně pro domy s podkrovím.

V druhém případě je plocha střechy rozdělena na malé úseky s trychtýřem uprostřed a sklonem 1,5° od obvodu ke středu. Stoupačky vedou uvnitř budovy, takže voda v nich nemůže fyzicky zamrznout.

Specifika konstrukce

Externí neorganizované odvádění odpadních vod nevyžaduje další investice. Sklon 1 – 2° je organizován betonovou mazaninou na podlahových deskách nebo návrhovou polohou krokví v prostoru. Pro usnadnění provozu budovy je horní bod svahu umístěn nad vchodem, voda stéká po stranách a do zadní části budovy.

Podobný význam má sklon ploché střechy s vnějším odvodňovacím systémem organizovaného typu. V tomto případě je však nutné vzít v úvahu následující nuance:

Z malé střechy můžete sbírat všechny odtoky přes jednu stoupačku. U velkých budov mohou nálevky přetékat, takže je lepší uspořádat svah, instalovat vodorovné podnosy po obvodu střechy a použít několik stoupaček s přijímacími nálevkami.

Při konstrukci vnitřního odtoku je sklon povinným konstrukčním prvkem střechy, ale může mít různé realizace:

• zařízení pro výškový rozdíl s betonovou mazaninou;
• lepení speciálních desek z pěnového polystyrenu ve tvaru klínu;
• montáž opláštění z pozinkovaných profilů nebo dřevěných špalíků.

Vstup na plochou střechu je ve většině případů vybaven zvenčí. K tomu je na stěně objektu připevněn svislý požární únikový žebřík s bezpečnostními prvky. Méně používané je vnitřní schodiště, jehož výstup může být organizován ve formě šachty se standardními vstupními dveřmi namísto požárního poklopu. To umožňuje zvýšenou úroveň těsnosti vstupní skupiny.

Venkovní odtok

Externí organizované odvodnění z ploché střechy je při realizaci projektu a následné údržbě nejdražší variantou ze tří stávajících z těchto objektivních důvodů:

• všechny jeho prvky jsou umístěny mimo budovu;
• pro zachování dekorativní hodnoty fasád a architektonického stylu musí mít stoupačky, okapy a upevňovací prvky reprezentativní vzhled;
• K tomu se používají drahé stavební materiály;
• doplňkové prvky jsou vždy a ve všech konstrukcích nejdražší položkou rozpočtu stavby;
• V zimě se uvnitř trychtýřů a stoupaček tvoří ledové zátky;
• dochází ke zvýšenému opotřebení slunečním ultrafialovým zářením, teplotními změnami, zatížením větrem a vystavením agresivnímu prostředí;
• možné mechanické poškození vyčnívajících prvků;
• mřížky v drenážních přijímačích je nepohodlné čistit od listí a jiných nečistot, protože jsou umístěny ve značné výšce;
• jsou nutné pravidelné opravy a výměna opotřebovaných dílů, které ztratily svou estetickou hodnotu.

Na druhé straně nevznikají žádné další otvory ve střeše a střešním materiálu, které by vyžadovaly těsnění.

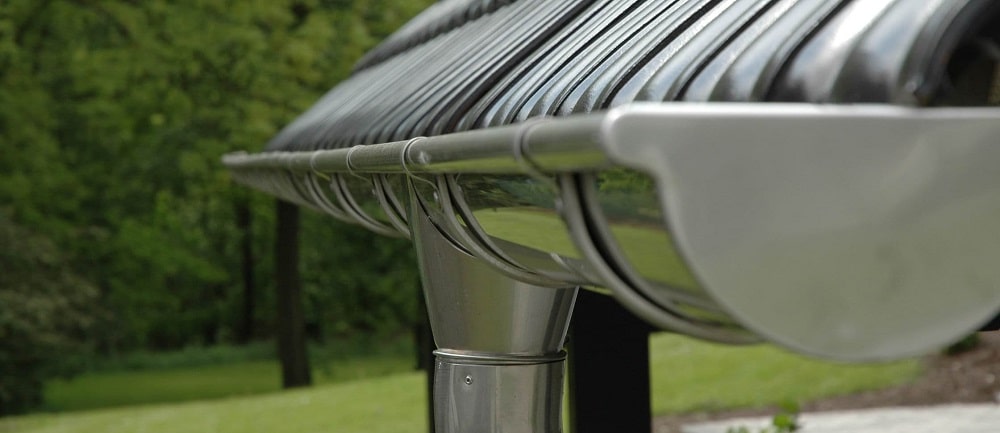

Schéma moderní organizované vnější drenáže vypadá takto:

• vodorovné žlaby umístěné podél jedné nebo více stran střechy;
• přijímací nálevky se síťovými filtry zabudovanými v jejich spodních bodech;
• vertikální stoupačky, upevněné svorkami nebo konzolami na stěně domu, spojené s přijímacími nálevkami v horní části šikmými ohyby;
• vpusti dešťové vody zapuštěné v chodníku, propojené vodorovným potrubím pod zemí;
• podzemní nádrž, ve které se shromažďuje odpadní voda.

Vzhledem k možnosti využití ploché střechy jsou v poslední době oblíbené hotové dřevěné domy původní architektury.

Vnitřní odtok

Ve srovnání s předchozí možností je instalace vnitřního odtoku o 30–50 % levnější z následujících důvodů:

• pro výrobu ploché střechy se obvykle používají podlahové desky a krytiny;
• rampa je vyrobena betonovým potěrem podél majáků;
• pro vnitřní stoupačku se používá levné kanalizační potrubí;
• na střeše lze postavit parapety zvyšující jak architektonický styl budovy, tak bezpečnost uživatelů a kolemjdoucích;
• některé konstrukční prvky jsou umístěny ve vytápěné budově;
• servis vnitřního odpadu je mnohem levnější než jeho externího protějšku.

Nevýhodou provedení jsou uzly trychtýřů procházející střešní krytinou a střešními prvky. Do železobetonové desky je nutné vyvrtat průchozí otvory, ty následně utěsnit, aby nedocházelo k zatékání do obytných prostor.

Tato možnost je vhodná pro ploché střechy, které se používají a nepoužívají se v každodenním životě. Pro konstrukce s vnější izolací pod těžkými butylkaučukovými membránami jsou klínovité desky z pěnového polystyrenu speciálně vyvinuty předními výrobci.

Jsou položeny ve druhé vrstvě na desky PSPS stejné tloušťky, což vám umožní získat průhyb požadované konfigurace bez dodatečných nákladů. Parapety zaručeně ochrání fasády budov před kapkami taveniny a dešťové vody z horní úrovně budovy.
