Vstupní skupiny pro osoby se zdravotním postižením do budov a objektů

Podle požadavků státního programu Bezbariérové ​​prostředí musí mít každá veřejná a administrativní budova alespoň jednu vstupní skupinu upravenou pro osoby se zdravotním postižením!

Obsah:

• Hlavní cíle adaptace
• Rampy
• Výtahy a výtahy
• Úprava schodů a prahů
• Zavolejte systémy pomoci
• Základní požadavky na vchodové dveře
• Označení průhledných dveří
• Povinné hmatové značky a piktogramy
• Kontrolní seznam pro přizpůsobení vstupních skupin pro osoby se zdravotním postižením

Hlavní cíle přizpůsobení vstupních skupin pro osoby se zdravotním postižením

Budovy a stavby pro veřejné a administrativní účely musí mít vstupní skupiny, které poskytují řadu schopností stanovených v RF SP.

• Přístupnost vstupu pro osoby na invalidním vozíku.
• Zajištění bezpečného vstupu pro osoby se slabým zrakem.
• Možnost vlastní evakuace MGN v případě požárů a jiných událostí.
• Informování o práci organizace pro zrakově postižené.

Pravidla pro instalaci ramp pro invalidy

Pokud je před vchodem do budovy práh nebo schodiště, musí být instalovány rampy pro invalidy na invalidním vozíku.

Požadavky a normy

• Maximální sklon jednoho pochodu je 5 %.
• Rozdíl ve výšce jednoho pochodu na začátku a na konci by neměl přesáhnout 45 cm.
• Pokud není možné dodržet tyto hodnoty v jednom letu, je rampa vyrobena z několika sekcí s plošinou mezi nimi o rozměrech minimálně 150 x 150 cm.
• Délka jednoho pochodu není větší než 900 cm.
• Šířka rampy je minimálně 80 cm.
• Po okrajích jsou bočnice vysoké alespoň 5 cm.
• Povrch rampy musí být protiskluzový a nesmí se během používání prohýbat.
• Maximální výška zdvihu pomocí ramp je 300 cm (při jejím překročení je nutné použití výtahu pro invalidy).
• Všechny rampy musí být vybaveny zábradlím ve výšce 70 až 90 cm.

• Pokud je staveniště omezeno, je povoleno zvýšit sklon stupňů rampy na 8%.
• Pokud je výškový rozdíl menší než 20 cm (úroveň nástupiště s dveřmi a chodník), je povolen sklon do 10 %.

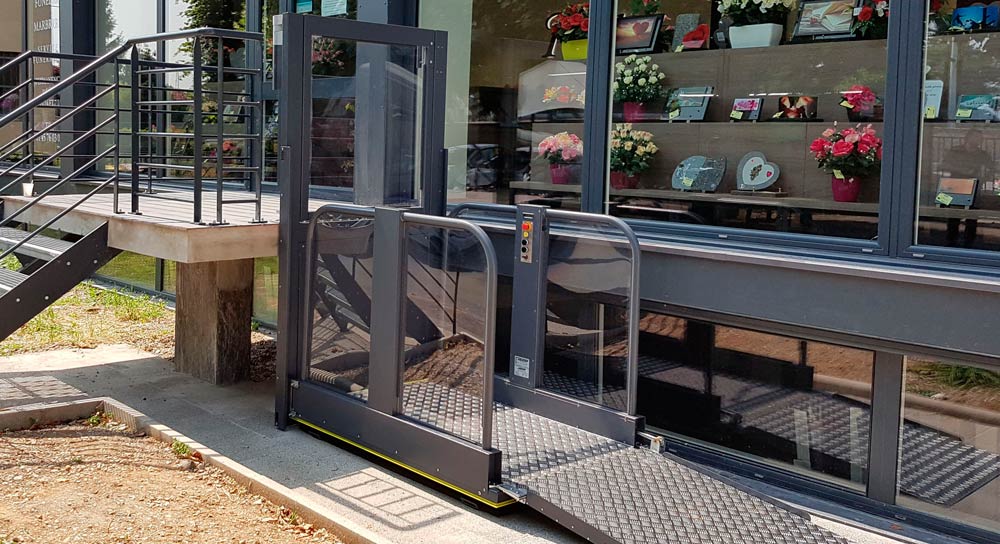

Výtahy a výtahy pro invalidy

Výtahy a elektrické výtahy pro invalidy (dále jen výtahy) je nutné používat při výškovém rozdílu mezi nástupní plošinou a chodníkem větším než 300 cm.
Mohou být také použity jako další způsob přístupu do budovy MGN.

Požadavky a normy

• Šířka kabiny je minimálně 110 cm.
• Hloubka kabiny je minimálně 140 cm.
• Na vnější straně výtahu na straně dveří je umístěn piktogram bezbariérového přístupu.
• Šířka dveří/otvoru u vstupu do výtahu je minimálně 90 cm.
• Na jedné z bočních stěn kabiny je madlo ve výšce 85 až 110 cm o velikosti 3 až 4,5 cm (průměr 3,8 – 4 cm).
• Umístění ovládacího tlačítka výtahu ne níže než 90 cm od úrovně podlahy.
• Navíc je zde tlačítko pro přivolání personálu v případě nehody nebo jiné potřeby pomoci.
• Při vstupu do výtahu by neměl být žádný práh (pokud existuje, je instalována mini-rampa).
• Výtahy musí mít přístřešek a odvodňovací systémy.

Doporučujeme seznámit se s: Katalog šikmých a vertikálních výtahů pro invalidy.
Úprava schodů

Schodiště vstupních skupin do budov a objektů musí být upraveno pro nevidomé a slabozraké a také přístupné a bezpečné pro osoby s problémy s chůzí (pomocí holí, berlí apod.).

• Schodiště musí být vybaveno zábradlím na obou stranách letu (z trubek nebo zábradlí).
• Výška madla 90 cm (spodní trubka 70 cm), průměr 3,8 – 4 cm.
• Zábradlí musí přesahovat schodiště na spodní a horní podestu minimálně o 30 cm.
• U schodišť širších než 400 cm se uprostřed schodiště instaluje další zábradlí (požadavky na něj jsou podobné).

Ukazatele před schody

• Před zahájením schodů se po celé šířce schodiště umístí hmatové indikátory (hmatové dlaždice nebo ochranný nátěr odolný proti nečistotám s hmatovými indikátory).
• Vzdálenost od indikátorů k prvnímu schodu je 30 cm.
• Hloubka hmatového povlaku je 50-60 cm.
• Výška útesů na dlaždicích nebo indikátorech je 5 mm.

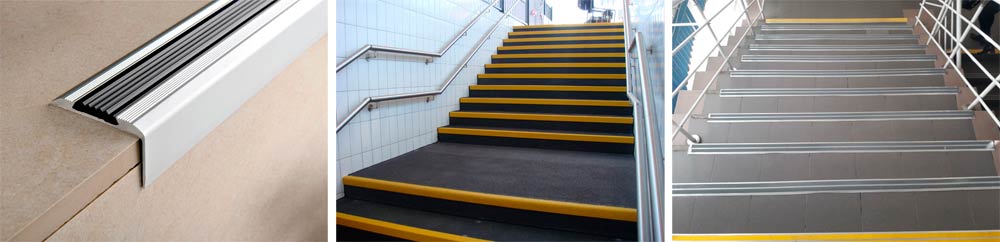

• Kontrastní pruhy jsou nalepeny na nášlapy prvního a posledního kroku letu.
• Jejich šířka je od 8 do 10 cm.
• Vzdálenost mezi kontrastním pruhem a okrajem běhounu je 3-4 cm.

Doporučuje se označit všechny kroky a použít k tomu protiskluzové podložky s nekontrastní vložkou (černé nebo jiné barvy)!

Další požadavky na navrhování schodů

• Šířka minimálně 135 cm.
• Výška stoupačky 12-15 cm.
• Běhoun 35-40 cm.
• Příčný sklon stupňů není větší než 2%.
• Je zakázáno navrhovat schodiště s otevřenými stoupačkami.

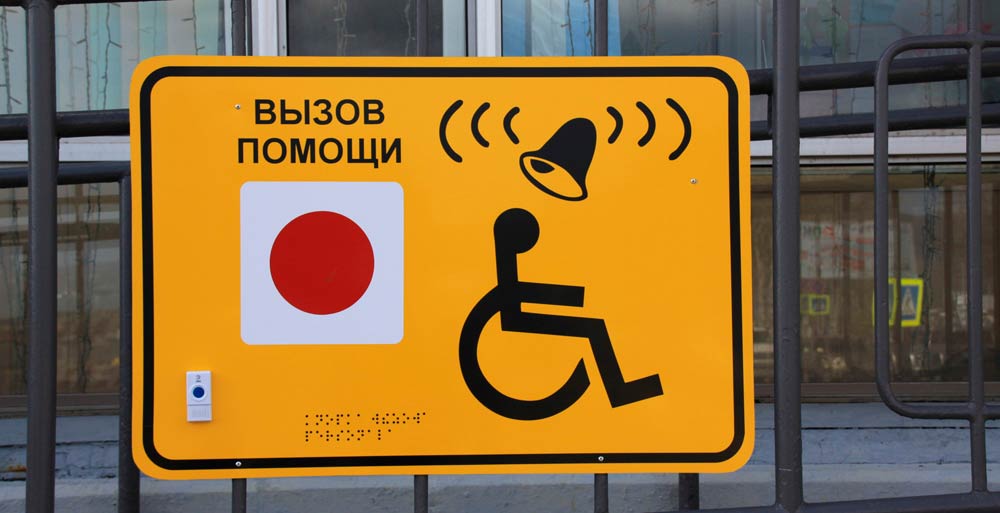

Zavolejte systémy pomoci

Umístění systémů pro přivolání pomoci není zákonem podrobně upraveno.

Tlačítko pro upozornění personálu by mělo být umístěno před schodištěm nebo rampou ve výšce vhodné pro osobu na invalidním vozíku.
Navíc mítinformace o použití (Braillovo písmo) a piktogram bezbariérového přístupu.

Je také nutné instalovat systémy přivolání pomoci do výtahů a elektrických výtahů pro invalidy pro případ nehod.

Základní požadavky na vchodové dveře

• Prostor před dveřmi musí mít přístřešek a odvodnění.
• Plocha staveniště v sousedství schodiště a rampy je nejméně 220 cm2.
• Použití dveří na otočných pantech a kruhových dveřích není povoleno.
• Vzdálenost ke schodům je minimálně 30 cm.

Další konstrukční normy

• Šířka dveří je minimálně 120 cm.
• Šířka jednoho křídla u dvoukřídlých dveří je 90 cm.
• Dveře jsou opatřeny průhledovým průzorem z odolného skla (spodní hrana není níže než 100 cm od podlahy, horní hrana není výše než 160 cm od podlahy, šířka okna není menší než 15 cm).
• Výška prahů není větší než 1,4 cm.

Označení průhledných dveří

Prostudujte si samostatný materiál o označování vstupních dveří a dalších průhledných konstrukcí pro osoby se zdravotním postižením.

Povinné hmatové značky a piktogramy pro vstupní prostory pro osoby se zdravotním postižením

V blízkosti vstupních dveří do budov a objektů je nutné instalovat speciální značky a piktogramy pro informování osob se zdravotním postižením.

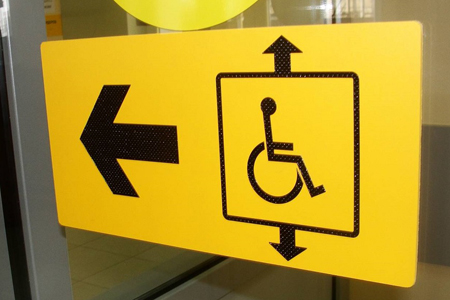

Piktogram pro zakázanou přístupnost – instalační výška od 120 do 160 cm od podlahy.

Umístění na stěnu nebo roletové křídlo na straně kliky dveří.

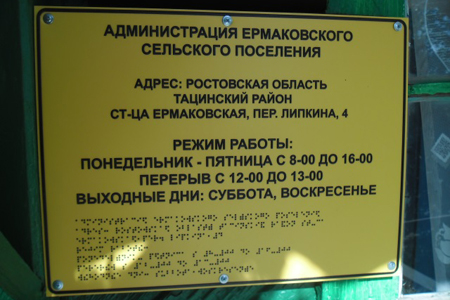

Informační hmatový znak – označuje jméno a pracovní rozvrh pomocí Braillova písma.

Instalace ve výšce 120 až 160 cm od úrovně podlahy, také na stěnu na straně kliky dveří.

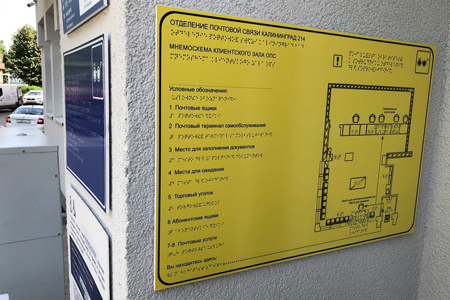

Mnemotechnický diagram – informační stánek s informacemi o prostorech v objektu (plán stavby + plán evakuace).

Mnemotechnický diagram je umístěn napravo od vchodu ve vzdálenosti 200-400 cm od dveří nebo od schodiště / rampy, pokud je k dispozici.

Stojan s mnemotechnickým schématem by měl být umístěn mírně stranou (ne v cestě toku lidí).
Od hlavní cesty ke stanovišti musí být na vozovce položeno značení z hmatových dlaždic nebo hmatových ukazatelů.

Výška stojanu s mnemotechnickým diagramem je od 120 do 160 cm.
Všechny informace na něm musí být duplikovány v Braillově písmu.

Není-li možné umístit mnemotechnický diagram před schodiště nebo práh mimo pěší cesty, instalace se provádí přímo u vchodu do budovy vpravo od dveří.
Tento postup instalace není stanoven zákonem, ale je často používán bez stížností kontrolních orgánů.

Nejčastější chybou je umístění značek přímo na vchodové dveře nebo nalevo od nich.
Tuto možnost lze použít pouze v případě, že není možné instalovat napravo od dveří, jak je uvedeno v pravidlech!

Kontrolní seznam pro přizpůsobení vstupních skupin pro osoby se zdravotním postižením

Níže je uveden krátký seznam nezbytných opatření a prostředků k jejich realizaci pro přizpůsobení vstupních skupin pro handicapované.
Kontrolní seznam začíná od chodníku a končí u dveří.

• Ve vzdálenosti 200-400 cm od schodů je instalován mnemotechnický diagram s plánem budovy.
• Před schody jsou umístěny hmatové značky (dlaždice, protiskluzové panely nebo indikátory).
• Stupně schodů jsou označeny kontrastní páskou nebo protiskluzovými podložkami s kontrastními vložkami (druhá možnost je lepší).
• Schodiště je z obou stran opatřeno zábradlím.
• Kromě schodů je vybudována rampa pro vozíčkáře, případně výtah, pokud není možné rampu instalovat.
• Před schodištěm/rampou je instalováno tlačítko pro přivolání pomoci.
• Před dveřmi je otočný prostor pro invalidní vozík.
• Vpravo od dveří je umístěna cedule „bezbariérový přístup“ a cedule s informacemi o organizaci.
• Průhledné dveře jsou označeny.
