Nik proudu v autě, jak zkontrolovat únik proudu v autě multimetrem

Proudový únik, nebo oficiálně – klidový proud, je hodnota, která ukazuje spotřebu energie autobaterie při zaparkování vozu. Pokud je tento indikátor překročen, autobaterie se při nečinnosti rychle vybije a po několika dnech existuje šance, že motor nenastartuje. V tomto článku se podíváme na způsoby, jak sami měřit a najít únik proudu.

Proč se baterie vybíjí

Existují obecně uznávané tovární normy pro únik proudu, který by neměl být větší než 0,04 ampér za hodinu (4 miliampéry). Hlavní spotřebitelé automobilů, kteří vytvářejí spotřebu elektřiny, jsou:

• palubní počítač,
• hodinky,
• alarm s imobilizérem,
• multimediální systém.

A to jsou pouze spotřebitelé, které rostlina umožňuje. Co můžeme říci o připojených videorekordérech, instalovaných nestandardních komponentách audio systému a navigátorech. Svodový proud může být také způsoben vadným zařízením: diodovým můstkem generátoru, poruchou izolace na vodiči nebo dokonce vlhkostí, která se dostala do spínače centrálního zamykání. O lidském faktoru v podobě rozsvícených světel nebo odemčené odkládací přihrádky ani nemluvíme. Měli byste také pochopit, že i při továrních standardech a funkčním voze se baterie po měsíci nečinnosti velmi hluboko vybije a nebude schopna nastartovat motor. V tomto případě pomůže pouze jedna věc – vyjměte záporný pól z baterie na dobu delší nečinnosti.

Měření úniku proudu multimetrem

Přejděme k tomu, jak sami určit únik proudu v autě. K tomu potřebujeme běžný multimetr. Měření by mělo probíhat při vypnutých všech zařízeních a zavřených dveřích vozu.

• Sejmeme záporný pól z baterie.
• Nastavili jsme přepínač multimetru na měření síly proudu – 10A.
• Červený vodič na multimetru zapojíme do zásuvky „10A max“.
• Jednu sondu zařízení připojíme k zápornému pólu baterie, druhou k odstraněnému zápornému vodiči vozu. Pro tyto účely je nejlepší použít malé krokosvorky, protože diagnostika může trvat až 30 minut.
• Zapneme alarm a zamkneme auto na centrální zámek (nezapomeňte otevřít jedno z oken – pro každý případ).
• Sledujeme hodnoty přístroje. Normálně by klidový proud neměl překročit 0,04 A/h. Zpočátku může multimetr vykazovat únik až 2A, ale to je normální. Právě jsem začal dotazovat všechny druhy senzorů a elektronické řídicí jednotky. Poté by měly ampéry postupně klesat. Pokud během 30 minut klidový proud neklesne pod standardní hodnoty, je to špatné, budete muset hledat, co odčerpává energii z baterie.
• Důležité: během měření neotvírejte dveře, neklepejte na auto atd. Pro bezklíčový vstup vyjměte klíč z auta.

Místo úniku

Pokud je norma překročena, přecházíme k tomu nejobtížnějšímu – nalezení úniku proudu. V moderních autech stačí připojit počítač k řídící jednotce a ta zobrazí chybový kód, kde a která jednotka je problematická.

Existuje jednoduchý způsob, jak zjistit únik proudu. Připojíme multimetr k měření klidového proudu, počkáme 30 minut a začneme postupně odstraňovat každou pojistku. Možná budete muset otevřít dveře a kapotu, ujistěte se, že jste zablokovali dveřní spínače, aby vůz viděl, že jsou zavřené. Takže když byla například odstraněna jedna z pojistek, únik proudu zmizel. Hledáme informace, že tato pojistka chrání a vizuálně zkoumáme tento obvod. Možná je drát roztřepený, možná některé relé nevypíná. Google vám zkrátka může pomoci vše, co bylo na automobilových fórech již dlouho popsáno a přežvýkáno.

Jedním z nejnepříjemnějších problémů je plovoucí únik. Buď tam je, nebo není. V tomto případě auto po uplynutí stanovené doby usne a po pěti hodinách začne analýza energie baterie. To je například případ modelů Ford, v jejichž generátoru prorazí diodový můstek a je schopen vybít baterii na nulu během několika hodin. Diagnostikuje se připojením vozu k osciloskopu, který během dne v reálném čase zaznamenává charakteristiky ECU vozu. Lze jej ošetřit výměnou sestavy kartáče a diodového můstku.

A nakonec. Pokud se tento problém nepodaří identifikovat a překonat, zbývá jediné: nainstalovat starý dobrý hromadný spínač. Ano, není to úplně pohodlné, ale 100% to ochrání baterii před úplným vybitím.

Objednejte výběr baterie

• Autobaterie
• Motocyklové baterie
• Průmyslové baterie
• Trakční baterie
• Zařízení spouštěcí nabíjení
• Аксессуары

Kontrola baterie automobilu je důležitým postupem, který umožňuje zjistit stav baterie a její schopnost napájet elektrický systém vozidla.

Proč je důležité provádět testy baterie?

Hlavní důvody, proč autobaterie potřebuje pravidelnou kontrolu:

1. Stanovení úrovně nabití. Test umožňuje zjistit, jak je baterie nabitá a zda je potřeba ji dobít.
2. Identifikace možných problémů. Testy mohou pomoci odhalit problémy, jako jsou zkraty, sulfatace desek nebo úniky elektrolytu.
3. Hodnocení životnosti. Pravidelné kontroly umožňují posoudit stav baterie a určit, kdy je potřeba ji vyměnit.

Následující „signály“ mohou naznačovat, že je třeba zkontrolovat baterii:

1. Pomalý start motoru. Pokud se váš vůz obtížně nastartuje nebo vůbec nenastartuje, může to být známkou toho, že baterie neposkytuje dostatek proudu pro nastartování motoru.
2. Tlumené světlomety. Špatné osvětlení světlometů může naznačovat, že napětí v palubní síti není dostatečně vysoké kvůli problémům s baterií.
3. Problémy s elektrickými zařízeními. Se stavem baterie mohou souviset i problémy s elektrickými zařízeními, jako je audiosystém, klimatizace nebo elektrické ovládání oken.

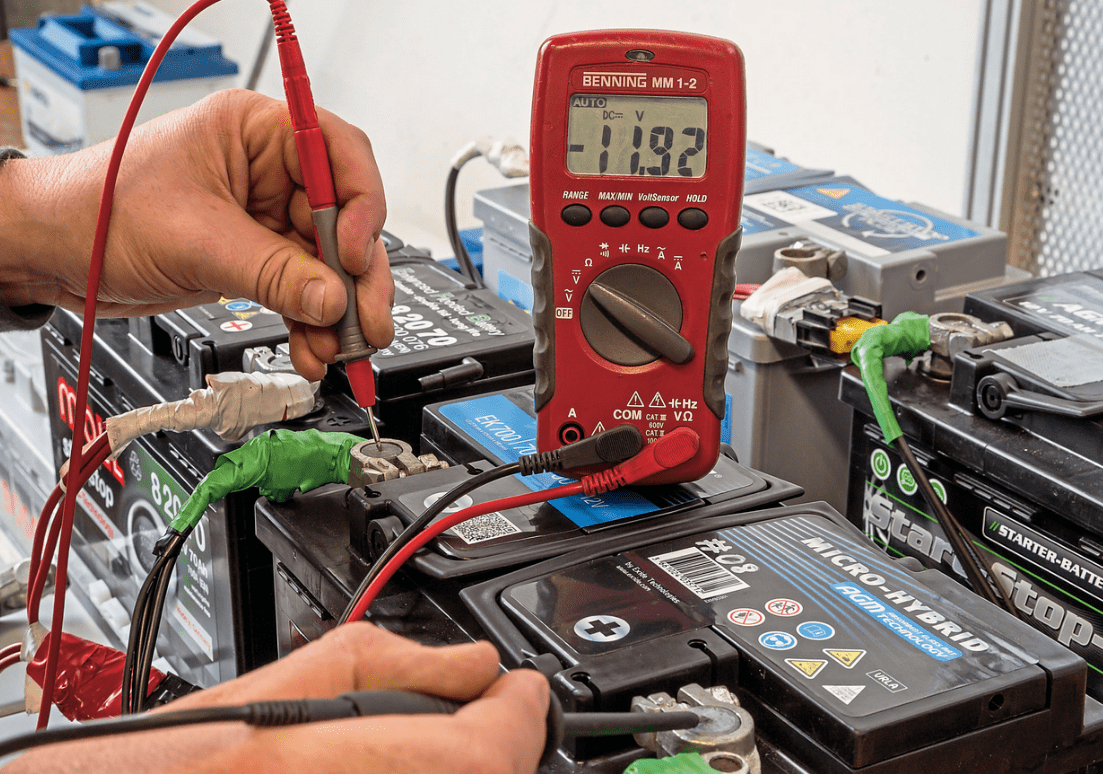

Kontrola baterie pomocí multimetru

Existují také speciální měřicí přístroje pro diagnostiku baterií. Ale v řadě situací může pomoci obyčejný. multimetr, který je k dispozici mnoha automobilovým nadšencům a technikům pro opravy elektro (včetně těch domácích).

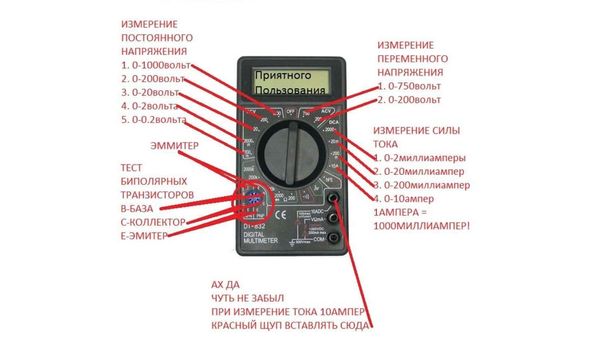

Multimetr (neboli tester) je elektrické měřicí zařízení, které kombinuje několik funkcí. S jeho pomocí můžete zjistit různé parametry elektrického proudu: napětí, proud, odpor a další charakteristiky.

Výhodou použití testeru je, že může pracovat v různých režimech. Výsledky se zobrazují na digitálním displeji nebo číselníku.

V tomto článku vám řekneme, jak zkontrolovat baterii pomocí multimetru a určit z přímých a nepřímých indikací:

• napětí baterie;
• Úroveň nabití baterie;
• Svodový proud;
• Kapacita autobaterie;
• hustota elektrolytu;
• Vnitřní odpor.

Použití testeru baterií má řadu výhod:

1. Jednoduchost. Multimetr je jednoduchý a cenově dostupný nástroj, který lze použít k testování baterie.
2. Rychlost. Pomocí testeru můžete rychle a jednoduše změřit napětí, kapacitu a další parametry baterie, což umožňuje rychle posoudit její stav.
3. Přesnost. Moderní multimetry poskytují vysokou přesnost měření, což je důležité pro získání spolehlivých výsledků.

Jak měřit napětí baterie?

Co je napětí autobaterie a proč jej měřit?

Napětí baterie je hlavním parametrem, který určuje schopnost baterie dodávat energii elektrickému zařízení vozidla. Měřeno ve voltech. Pokud je napětí pod normálem, může to vést k problémům se startováním motoru, tlumeným světlometům a dalším poruchám v provozu elektrických zařízení.

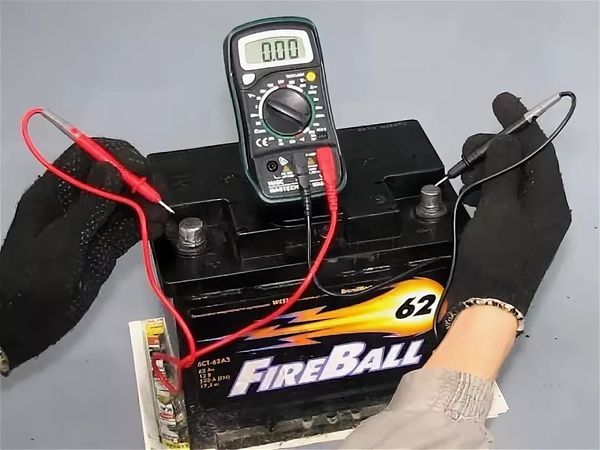

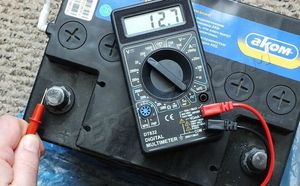

Algoritmus pro kontrolu napětí baterie pomocí multimetru:

1. Připravte si tester a dvě sondy (červenou a černou). Asi hodinu před měřením vypněte motor a vypněte všechny současné spotřebiče.

2. Nastavte multimetr do režimu měření stejnosměrného napětí s limitem 20 V.

3. Změřte napětí na svorkách baterie bez zátěže (s vypnutými spotřebiči). Na plně nabité baterii jsou přípustné hodnoty od 12,4 do 12,9 V. Hodnota 12,7 V je považována za jakýsi „standard“ Každá odchylka směrem dolů o 0,1 V odpovídá 10% vybití.

4. Dále můžete nasadit svorky a nastartovat motor. Napětí na baterii by nemělo klesnout pod 9 voltů. Poté se napětí začne zvyšovat, protože baterie se začne dobíjet z generátoru a bude přibližně 13,5 V.

5. Porovnejte získané hodnoty s hodnotami doporučenými pro váš typ baterie.

6. Pokud je napětí nižší než jmenovité napětí, je nutné baterii nabít nebo vyměnit.

Jak měřit úroveň nabití baterie pomocí multimetru?

Jaká je úroveň nabití baterie a proč ji měřit?

Plné nabití autobaterie je měřítkem toho, jak je baterie nabitá a jak je schopna napájet elektrický systém vozidla.

Měření stavu nabití baterie je důležité pro zjištění stavu baterie a její schopnosti zajistit spolehlivý provoz vozidla.

Algoritmus pro kontrolu, zda je baterie plně nabitá testerem, odpovídá bodům 1, 2 a 3 předchozí části.

Hodnoty pro plně funkční a nabitou baterii budou odpovídat jmenovitému napětí baterie uvedené v jejích charakteristikách.

S napůl nabitou baterií (nutné dobití) budou hodnoty multimetru pod jmenovitým napětím, ale nad kritickou úrovní vybití.

Zcela vybitá baterie bude mít napětí pod kritickou úrovní vybití. V takovém případě je nutné baterii co nejdříve nabít, aby nedošlo k jejímu poškození.

Baterie, která zcela vyčerpala svou životnost a je třeba ji vyměnit, bude mít nízké napětí i po úplném nabití. To znamená, že baterie není schopna poskytnout dostatek proudu pro nastartování motoru a provoz elektrických zařízení.

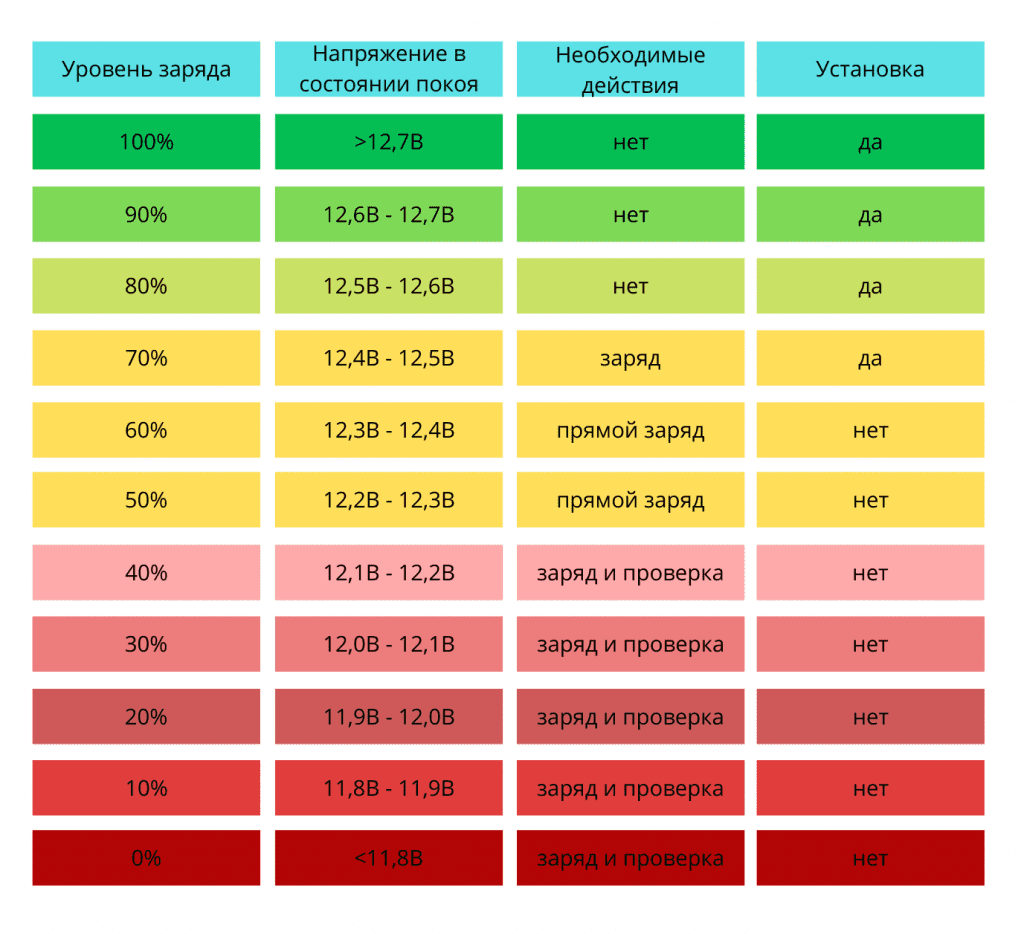

Pro pohodlí poskytujeme tabulku korespondence napětí a úrovně nabití:

Jak měřit svodový proud v autě?

Co je svodový proud a co ukazuje?

Svodový proud je proud, který protéká elektrickým obvodem, když je v pohotovostním režimu nebo se nepoužívá. Jeho vzhled může být způsoben různými důvody: vadná zařízení, poškozená izolace vodičů nebo nesprávné připojení.

Testování svodového proudu baterie pomocí multimetru umožňuje určit, jak moc se baterie vybíjí, když se vozidlo nepoužívá. To je důležité pro posouzení stavu baterie a předcházení jejímu předčasnému selhání. Pokud je svodový proud velký, lze baterii vybít doslova přes noc.

Algoritmus pro kontrolu svodového proudu baterie pomocí testeru:

Připomeňme, že všechna měření musí být také prováděna s vypnutým autem déle než hodinu s vypnutými spotřebiči!

1. Odstraňte záporný pól z baterie.

2. Zapněte multimetr pro měření proudu s limitem 10 A.

3. Spojíme „do mezery“. Kladná sonda testeru je k zápornému pólu, záporná sonda k zápornému kontaktu na baterii.

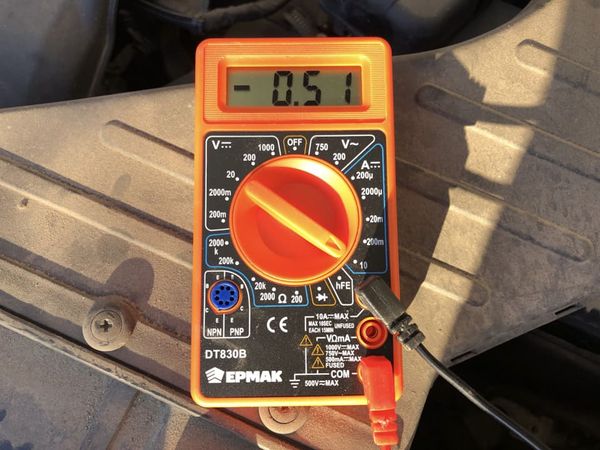

4. Podíváme se na hodnoty testeru. Přípustný svodový proud závisí na typu a modelu vozidla. Obvykle je to několik desítek miliampérů (mA). Přesné hodnoty však naleznete v návodu k obsluze vašeho vozidla nebo na webu výrobce.

U většiny osobních automobilů je přípustný svodový proud 40-50 mA (0,04-0,05 na displeji testeru). Pokud svodový proud překročí přípustné hodnoty, může to znamenat problémy s elektrickým systémem vozidla.

Jak změřit kapacitu baterie pomocí multimetru?

Jaká je kapacita autobaterie a proč ji měřit?

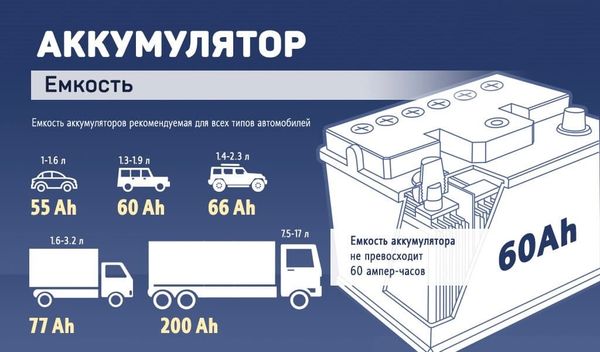

Kapacita baterie je množství energie, kterou je baterie schopna dodat, když je plně nabitá. Měřeno v ampérhodinách (Ah). Určuje, jak dlouho může baterie napájet elektrické zařízení vozidla bez dobíjení.

Kontrola kapacity baterie pomocí multimetru umožňuje vyhodnotit její schopnost dodávat energii do elektrického systému vozidla. Kapacita se obvykle měří při zatížení. Zátěž může být 12 V autožárovka (například z světlometu).

Algoritmus pro kontrolu kapacity baterie pomocí testeru:

Okamžitě vás upozorňujeme, že „tady a teď“ nebude možné měřit kapacitu. Proces trvá několik hodin a vyžaduje vaši přítomnost.

• vyjměte baterii z vozu a plně ji nabijte;
• Po nabití nechte baterii několik hodin stát při pokojové teplotě.

2. Stanovení parametrů lampy:

• najít 12voltovou lampu;
• vypočítat proudovou spotřebu lampy. Například, pokud máte 60W lampu, pak vydělením wattů volty získáte proudovou spotřebu v ampérech – 5 A.

3. Připojení svítilny k baterii:

• připojte lampu k baterii;
• zaznamenejte dobu připojení.

• ujistěte se, že je lampa bezpečně umístěna (je velmi horká);
• zkontrolujte, zda mají vodiče požadovaný průřez.

5. Měření napětí:

• pravidelně měřte napětí na svorkách baterie s připojenou žárovkou;
• jakmile je hodnota v rozmezí 10,5 V, vypněte lampu;
• zaznamenejte dobu vypnutí.

6. Výpočet skutečné kapacity:

Výsledný počet hodin vynásobte spotřebou ampér lampy. Předpokládejme, že napětí baterie klesne z 12,7 na 10,5 V za 10 hodin. Skutečná kapacita baterie je tedy 50 Ah.

Jakmile zjistíte skutečnou kapacitu baterie, musíte ji porovnat s jmenovitou kapacitou uvedenou na štítku. To vám umožní posoudit stav baterie.

Je třeba si uvědomit, že jmenovité charakteristiky baterie během provozu se mohou lišit od skutečných indikátorů. Po pouhém roce nebo dvou používání se stanou nedosažitelnými. Výrazný pokles kapacity však ukazuje i na problémy s baterií.

Například pro tři roky starou baterii s nominální kapacitou 60 Ah by běžná hodnota byla 50 nebo dokonce 40 Ah. Pokud se však v důsledku testu ukáže, že baterie dodávala pouze 25–30 Ah, může to být důvod k přemýšlení o její výměně.

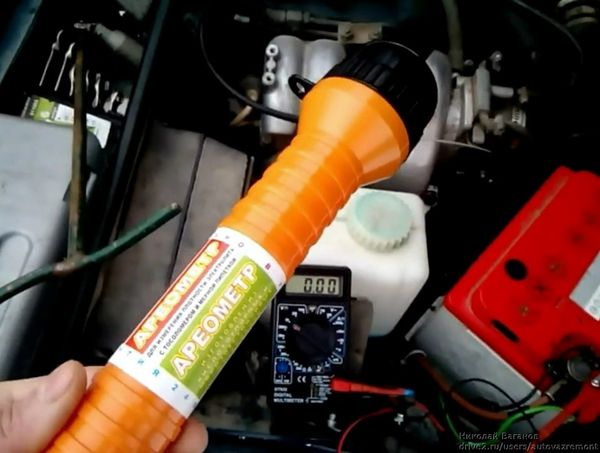

Jak změřit hustotu elektrolytu bez hustoměru?

Jaká je hustota elektrolytu v baterii a proč ji měřit?

Hustota elektrolytu je indikátorem koncentrace kyseliny sírové v olověném akumulátoru.

Nízká hustota může znamenat, že je baterie vybitá nebo má problémy s elektrolytem. Vysoká hustota zase může vést k předčasnému opotřebení baterie.

POZOR!

Udělejme si hned rezervaci, že doporučujeme měřit hustotu elektrolytu v servisované baterii (kde je možné otevřít „nádoby“ a získat přístup k elektrolytu) POUZE pomocí speciálních zařízení: hustoměr nebo refraktometr. Jsou levné a prodávají se v každém obchodě s automobily.

Co ale dělat, když potřebujete zkontrolovat hustotu elektrolytu v bezúdržbové baterii? Lze jej vypočítat pomocí vzorce pomocí měření napětí z multimetru. Tato metoda je však spojena s řadou nuancí.

1. Baterie musí být plně nabitá.
2. Mělo by stát v teplé místnosti a zahřát se na 20 ℃. V ideálním případě ne více, ne méně.
3. Musí být relativně nový (méně než 3 roky v provozu).

Vzorec je jednoduchý: napětí baterie naměřené testerem se vydělí počtem „plechovek“ (obvykle je jich šest). Od výsledné hodnoty se odečte konstantní koeficient 0,84. Například:

12,7: 6 – 0,84 ≈ 1,28

I když jsou však dodrženy všechny nuance, metoda neposkytne přesný výsledek. Protože je nemožné přesně změřit jednu fyzikální veličinu (v našem případě je to hustota kapaliny) pomocí jiné (v našem případě je to napětí), protože ve skutečnosti je v této rovnici mnohem více proměnných, než je uvedeno v vzorec výše.

Voda se například odpařuje z elektrolytu a jeho hustota se zvyšuje. Nejčastěji je však chyba spojena se sulfatací olověných akumulátorů, kdy je při normálním napětí hustota elektrolytu pod normálem.

Jak změřit vnitřní odpor baterie pomocí multimetru?

Jaký je odpor autobaterie a proč jej měřit?

Odpor baterie je její schopnost blokovat průchod elektrického proudu. Měří se v miliohmech (mOhm) a závisí na stavu baterie, jejím typu a dalších faktorech.

Pokud je odpor příliš vysoký, může to vést ke snížení kapacity baterie a předčasnému selhání.

Algoritmus pro kontrolu odporu baterie pomocí multimetru:

POZOR! Indikátory z baterie se odebírají pouze s odstraněnými svorkami a při kladných teplotách prostředí i baterie samotné. Ideální možností je pokojová teplota 20-25℃, takže je lepší vyjmout baterii a provést měření uvnitř. Kromě testeru budete také potřebovat prvek pro zátěž. Například stejná žárovka, jaká je popsána v části „Jak změřit kapacitu?

1. Připojte zátěž k baterii na 10 sekund;

2. Pomocí multimetru zaznamenejte hodnoty napětí;

3. Odpojte žárovku a nechte baterii stabilizovat napětí po dobu 5 minut;

4. Zaznamenáváme nové odečty;

5. Vypočítejte odpor pomocí vzorce:

R = U: I x 100

kde U je rozdíl mezi naměřenými hodnotami napětí, I je síla proudu (v našem případě žárovka dává 5 A) a vynásobením 100 se hodnota převede na miliohmy.

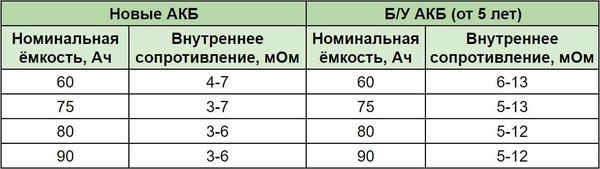

Pro usnadnění uvádíme tabulku mezních hodnot vnitřního odporu pro nové a použité baterie:

Samostatně stojí za zmínku, že tato tabulka neplatí pro baterie AGM a EFB:

• Pro nové baterie AGM s kapacitou 60 Ah je běžný odpor 3-4 mOhm.
• Pro nové baterie EFB s kapacitou 60 Ah je běžný odpor 4-5 mOhm.

Závěr

Testování vaší autobaterie pomocí multimetru je jednoduchý a efektivní způsob, jak posoudit její stav. Pravidelné sledování stavu baterie vám umožní včas zaznamenat pokles jejího výkonu a přijmout opatření k výměně nebo údržbě baterie. To pomáhá zajistit spolehlivý provoz vozidla a prodloužit životnost baterie.

Podle popsaných kroků můžete baterii sami zkontrolovat a vyvodit závěry o jejím stavu. Pokud však stále máte dotazy nebo pochybnosti, je lepší kontaktovat odborníka. Pomohou vám provést podrobnější diagnostiku a poskytnou odborná doporučení, jak o baterii pečovat.
