Zakládání pásů – výpočet a konstrukce.

Pásový základ je možná nejoblíbenějším typem základů používaným v nízkopodlažních stavbách. To je dáno především jeho univerzálností, protože z něj lze postavit dům téměř z jakéhokoli materiálu. Dalším problémem je, že to není vždy ekonomicky proveditelné, ale o tom později. Co tento typ nadace je, je jasné už z názvu. Jedná se o jedinou konstrukci ve formě pásu určitého pevného stavebního materiálu umístěného pod všemi nosnými stěnami budovy.

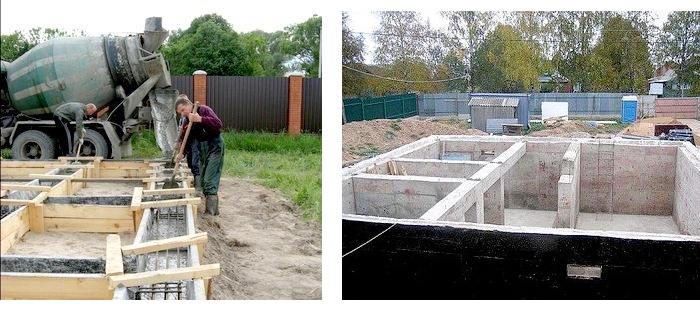

Podle jejich návrhu se jedná o monolitické a prefabrikované pásové základy. Monolitický – vyroben z monolitického železobetonu, prefabrikát – základ z bloků FBS nebo malých kusových materiálů (cihla, suť).

Podle hloubky výskytu se pásové základy dělí na hluboké a mělké, o kterých zde byla řeč samostatně.

Tento článek bude zkoumat zapuštěný monolitický pásový základ.

Hlavní výhody:

• vysoká pevnost a schopnost odolat významné hmotnosti domu;
• vysoká spolehlivost a trvanlivost;
• schopnost stavět na vlastní pěst;
• možnost vybudovat suterén (sklep).

• značné mzdové náklady v důsledku velkého objemu zemních a betonářských prací;
• značné materiálové náklady na beton a výztuž;
• Buďme upřímní, je pochybná vyhlídka udělat kvalitní základ bez použití stavebního vybavení (o tom si povíme později).

Je důležité, aby se: V ideálním případě by hladina podzemní vody neměla stoupat blíže než 2 metry k základně základu. V opačném případě je možnost výběru tohoto typu základů (zejména při stavbě masivního cihlového domu) nejlépe určena při geologických a geodetických průzkumech, protože bude určena složením půdy a její homogenitou na místě. Možná bude nutné opustit tento typ základů nebo nainstalovat drenážní systém. Pamatujte, že únosnost řady zemin se při navlhčení značně mění. To může vést k tragickým následkům.

Základní chyby ve výstavbě.

1. neuvážená a nepodložená volba hlavních geometrických parametrů základového pásu, jako je jeho výška a šířka.
2. lití betonu přímo do vykopaného příkopu, aniž by bylo nutné přijmout opatření k jeho hydroizolaci a izolaci;
3. chyby při zpevňování základů a při instalaci domácích komunikací v pásce;
4. další chyby související s technologií provádění prací.

Výpočet pásového základu.

Při výpočtu je nutné porovnat celkovou hmotnost celého domu a samotného základu s únosností zeminy. První by měla být menší než druhá as určitou rezervou. To lze provést v následujícím pořadí:

I) Provedeme kontrolu staveniště. Veškeré informace k této problematice jsou uvedeny zde.

Na základě získaných údajů přijímáme hloubku založení o 30-50 cm větší, než je vypočtená hloubka zámrzu. Zároveň musíte pochopit, že na základě vypočtené hloubky budete muset během první zimy dodržet zvolený tepelný režim v domě. Jednoduše řečeno, dům musí být vytápěn. V opačném případě, pokud bude v domě přes zimu zima, se počítá se standardní hloubkou mrazu.

Šířka základového pásu se zpočátku bere na 20 cm. Toto je minimální hodnota, která bude v případě potřeby zvýšena v dalších výpočtech.

II) Určete hmotnost domu, který bude působit na nosnou vrstvu zeminy.

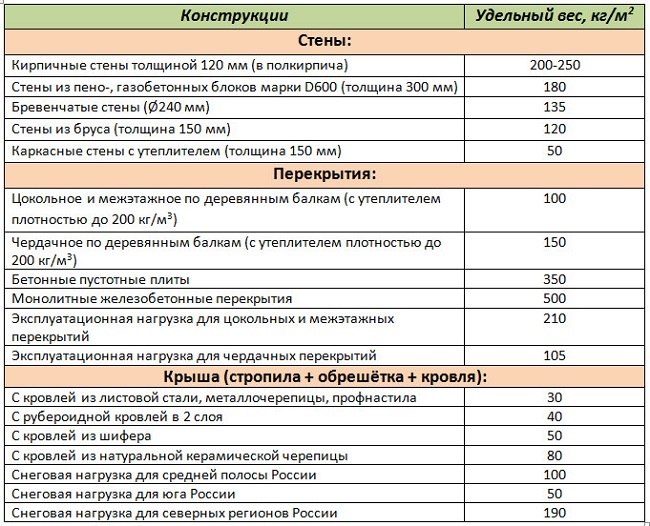

Orientační měrná hmotnost jednotlivých konstrukčních prvků domu je uvedena v následující tabulce:

Všimněte si také, že zatížení sněhem pro sklon střechy větší než 60º se považuje za nulové.

III) Vypočítáme hmotnost samotného základu. Z návrhu domu známe celkovou délku základového pásu. Jeho výška a šířka byly stanoveny výše v odstavci I. Tyto hodnoty vynásobíme, abychom získali objem pásky. Vynásobíme ji měrnou hmotností železobetonu, která se rovná 2500 kg/m³, a získáme tak hmotnost základu.

Toto číslo přičteme k hmotnosti domu (položka II) a získáme celkové zatížení nosné půdy (P, kg).

IV) Nyní vypočítáme přijatelné minimum hodnota požadované šířky základové podešve B (cm) podle vzorce:

B = 1,3×P/(L×R®),

kde 1,3 je bezpečnostní faktor únosnosti;

P je celková hmotnost domu se základem (bod III), kg;

L — délka pásky (přepočteno na centimetry), cm;

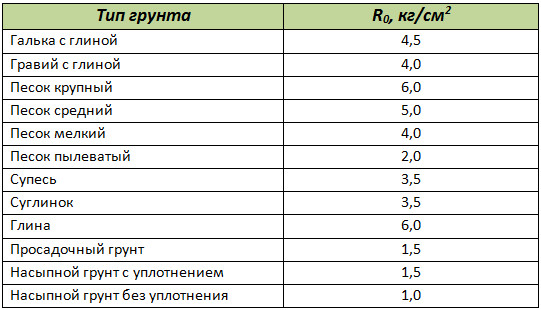

R® — odpor nosné půdy, kg/cm². Jeho hodnotu zhruba bereme z níže uvedené tabulky:

Ještě jednou poznamenejme, že hodnoty únosnosti v tabulce jsou uvedeny pro půdy s normální vlhkostí. Když hladina podzemní vody stoupne k nosné vrstvě, hodnoty Ro se výrazně změní (například pro mastný jíl se může snížit téměř 6krát a pro jemný písek – téměř 4krát).

V) Pokud je výsledná hodnota šířky pásky menší než 20 cm vybraných na začátku, pak bereme konečnou šířku přesně 20 cm. Není možné jej vyrobit méně, protože nebude zajištěna pevnost základu v tlaku.

Pokud dostaneme šířku, která přesahuje původně zvolených 20 cm o více než 5 cm, pak musíme výpočet opakovat, počínaje III bod, nahrazující novou šířku při určování hmotnosti základu.

Takové opakované výpočty se provádějí, dokud není zvětšení šířky pásky menší než 5 cm. Pro trochu zmatené uvedeme malý příklad.

Příklad zjednodušeného výpočtu pásového základu.

Stanovme minimální přípustnou šířku základu zapuštěného pásového základu pro 2patrový zděný dům (viz obr.) o rozměrech 10×8 metrů s jednou nosnou příčkou uprostřed dlouhé strany. Výška zdí je 5 m, výška štítů 1,5 m. Tloušťka stěn je 380 mm (jedna a půl cihly), podlahy suterénu a podlaží jsou z dutinových desek, střecha je z plechových tašek. Nosná zemina je hlinitá s odhadovanou hloubkou promrzání 1,1 metru.

I) Na základě hloubky zamrznutí přijímáme hloubku položení pásky 1,6 metru. Nejprve vezmeme šířku pásky rovnou 20 cm.

II) Vypočítáme hmotnost domu:

1. Celková plocha zdí domu spolu se štíty a vnitřní nosnou příčkou (také složenou do jedné a půl cihly), mínus okenní a dveřní otvory, bude v našem případě 212 m² a jejich hmotnost je 212 × 200 × 3 = 127 200 kg.

2. Celková plocha suterénních a mezipodlažních stropů je 160 m² a jejich hmotnost s přihlédnutím k provoznímu zatížení je 160 × (350+210) = 89 600 kg.

3. Střecha v našem příkladu má plochu asi 185 m². Jeho hmotnost se střechou z kovových tašek a zatížením sněhem pro střední Rusko bude rovna 185 × (30 + 100) = 24 050 kg.

4. Sečteme získané údaje a dostaneme 240 850 kg.

III) Hmotnost samotného základu o výšce 1,6 m při celkové délce pásu 44 m a přednastavené šířce 0,2 m bude rovna 1,6 × 44 × 0,2 × 2500 = 35 200 kg.

Celková hmotnost domu bude 276 050 kg.

IV) Vezmeme-li hodnotu Ro pro hlínu rovnou 3,5 kg/cm² a přepočteme celkovou délku základového pásu na centimetry, vypočítáme požadovanou šířku:

B = 1,3 x 276 050 / (4400 3,5 x 23,3) = XNUMX cm

V) Vidíme, že získaná hodnota nepřesahuje původně akceptovaných 20 cm o více než 5 cm. Proto lze v tomto bodě dokončit výpočet a akceptovat minimální možnou šířku základové podrážky 24 cm, zaokrouhleno.

Závěr: Tím, že je šířka základové podrážky větší než 24 cm, můžeme očekávat, že tato zemina podpoří dům z hlediska jeho únosnosti.

Nyní několika slovy, co by se stalo, kdyby únosnost půdy byla rovna například 2 kg/cm². Pak by se šířka pásky rovnala 40,8 cm. Poté se vrátíme k bodu III. Hmotnost pásky se rovná 71 800 kg, takže celková hmotnost domu je 312 650 kg a zadaná šířka pásky B = 1,3 × 312 650 / (4400 × 2) = 46,2 cm.

Vidíme, že nesoulad s předchozí hodnotou 40,8 cm je opět více než 5 cm, takže se vracíme k bodu III, spočítáme hmotnost základů, celého domu a ještě přesnější šířku základového pásu. Mimochodem, tentokrát to bude rovných 47,6 cm. Rozdíl oproti předchozí hodnotě je pouze 1,4 cm, takže výpočet lze zastavit a minimální možnou šířku základové podešve brát jako zaokrouhlenou hodnotu 48 cm.

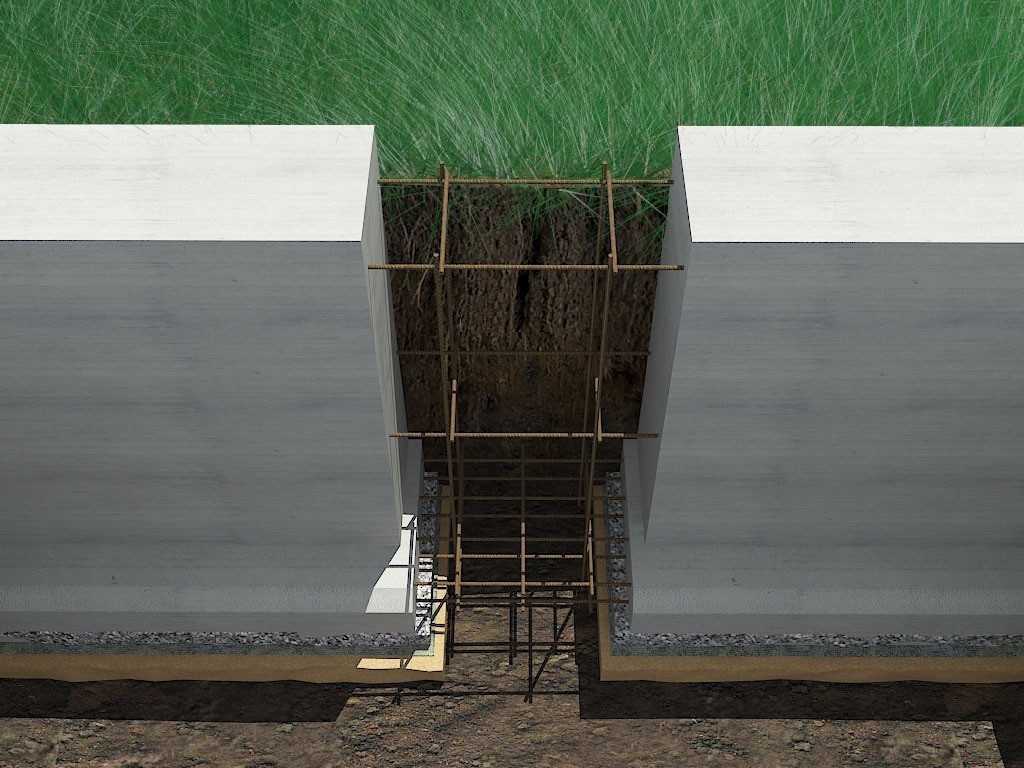

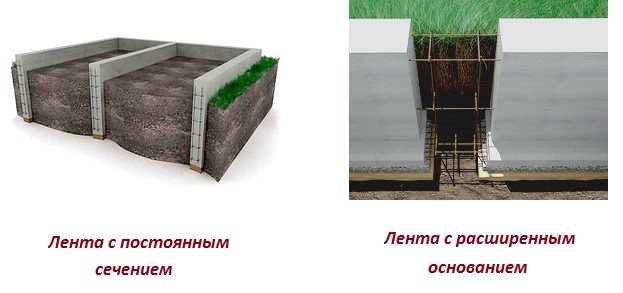

Vezměte prosím na vědomí, že 48 cm je šířka podešve, nikoli celé pásky. Lze jej zúžit až na 20 cm (v závislosti na tloušťce stěny a provedení stropů) a ve spodní části se provádí pouze dilatace (viz obrázky níže). Na stejném principu se z tvárnic FBS zhotovují silně zatížené prefabrikované základy. Nejprve se položí široké základové podložky a poté se na ně položí užší základové bloky.

Na začátku článku bylo zmíněno, že téměř každá nízkopodlažní budova může být postavena na zapuštěném pásovém základu, ale není to vždy vhodné. Podívejme se proč? Vezměme si jako příklad malý dřevěný dům, pro který byl základ vypočítán v článku „Sloupový základ – výpočet a stavba vlastníma rukama“ a zkuste pro něj vypočítat pásku. Ukazuje se, že jeho minimální přípustná šířka bude pouze 7,1 cm. A bude muset být alespoň 20 cm. Nadspotřeba samotného betonu bude téměř 200%, nemluvě o všech doprovodných materiálech a práci. Je zřejmé, že sloupový základ by byl v tomto případě lepší volbou.
Takže jsme víceméně přišli na výpočet, nyní pojďme mluvit o samotné technologii.

Etapy výstavby zapuštěného monolitického pásového základu.

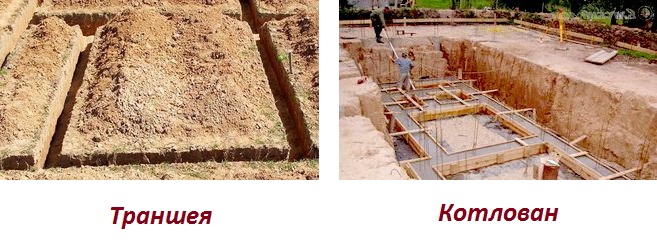

1) Co kopat – zákopy nebo jámu?

Někdy je odpověď na tuto otázku velmi jednoduchá. Pokud se například chystáte postavit dům se suterénem, ​​je zřejmé, že potřebujete vykopat jámu. Ale pokud se neplánuje suterén, co potom?

A pak je třeba vzít v úvahu vlastnosti vašeho projektu, vašeho staveniště, možnosti mechanizace práce a rozhodnout se sami (nebo na radu zkušenějšího přítele stavitele). Čemu je třeba věnovat pozornost:

• Typ půdy na místě, zejména jeho tekutost – musíte souhlasit s tím, že je problematické vykopat příkop s hladkými stěnami, které se při sebemenším dotyku nedrolí v suché písčité půdě. Navíc ve velké hloubce a ruční práci se to prostě stává nebezpečnou činností.
• Tloušťka úrodné vrstvy – to je zvláště důležité, pokud budete dělat podlahy na zemi. Úrodná vrstva bude muset být zcela odstraněna, protože má schopnost časem zmenšovat objem v důsledku hnilobných procesů. A vzhledem k tomu, že v některých regionech naší země je tato vrstva velmi silná, je nevyhnutelné vykopat jámu a poté ji naplnit netěžícím se materiálem (pískem).
• Požadovaná šířka páskové podrážky — jedna věc je, pokud výpočet vyžaduje šířku 20-30 cm, druhá, pokud je to 50-60 cm. Nalití celého pásu na takovou šířku je poměrně nákladná záležitost. Může být vyroben s nástavcem na základně, ale k tomu je nutné postavit bednění. Je krajně nepohodlné motat se s bedněním v úzkém, hlubokém výkopu, takže někdy je skutečně jednodušší vykopat jámu.

Před zahájením stavby je nutné provést opatření k odvedení povrchových dešťových vod mimo staveniště. Beton byste neměli nalévat do půdy, která je po dešti rozmočená a nikdo není imunní vůči špatnému počasí. S ohledem na terén vykopejte v případě potřeby malé rýhy pro odvod vody.

Před výkopem zeminy se snažte na místo přivézt potřebné stavební materiály předem. Čím kratší je cyklus základových prací (až do výstavby slepé oblasti), tím lépe.

Značení lokality bude podrobně rozebráno v samostatném článku.

3) Další pořadí prací záleží na tom, zda budeme beton lít přímo „do země“ nebo do bednění.

Při nalévání do příkopu je nutné:

1. vyrovnat a vyčistit dno příkopu;
2. položte izolaci, pokud je vyžadována izolace základů;
3. zakryjte příkop vrstvou válcované hydroizolace;
4. zhotovte betonovou přípravu – na dno výkopu nalijte minimálně 5 cm lehkého betonu a nechte vytvrdnout (zabráníte tím poškození hydroizolační vrstvy výztuží a ochráníte ji před korozí v důsledku kontaktu se zemí);
5. nasadit výztužný rám na stanovený betonový základ a položit inženýrské sítě;
6. postavit vyrovnávací bednění pro základnu;
7. nalít beton.

1. vyrovnat a vyčistit dno výkopu nebo část dna výkopové jámy pod budoucím základem;
2. instalovat bednění;
3. provést přípravu betonu;
4. nainstalujte výztužný rám, položte komunikaci pro domácnost;
5. nalít beton;
6. demontujte bednění;
7. provést hydroizolaci základů;
8. izolovat základ;
9. zasypat zeminou.

• Podklad pod základový pás pečlivě vyrovnejte a zhutněte, zvláště pokud se tak děje po práci bagru. Podrážka musí být plochá a přísně vodorovná. Pokud nemáte konstrukční úroveň, použijte hydraulickou úroveň (stojí haléře, prodává se v jakémkoli železářství);
• Pro izolaci použijte extrudovanou polystyrenovou pěnu (EPS) o tloušťce 50-100 mm. Pěnový plast není pro tyto účely vhodný. Při pokládání izolace do výkopu ji můžete připevnit k bočním stěnám, například plastovými deštníky (houby) nebo jednoduše pomocí kusů tlustého drátu, které je zapíchnete do země přes EPS. To je dostačující pro dočasnou fixaci před nalitím betonu;
• Při zakrytí výkopu hydroizolací proveďte dostatečné přesahy (asi 20 cm). Role navíc vám moc peněz neušetří;
• Při instalaci výztužného rámu použijte pletací drát nebo plastové úvazy. Svařování se v tomto případě nedoporučuje;
• Bednění musí být pevné a spolehlivé. Zapuštěný pásový základ je poměrně vysoký a při lití betonu bude vystaven obrovskému tlaku. Případy prasknutí bednění nejsou ve stavebnictví tak vzácné, zvláště když je beton zhutněn dobrým průmyslovým vibrátorem;
• Naplňte pásku pomocí mixéru. Zapuštěný pásový základ je velmi masivní konstrukce, takže ve výše uvedeném příkladu (základ pro 2podlažní dům o šířce 24 cm) bude objem betonové směsi téměř 17 m³. Je prostě nereálné, abyste je nalili sami pomocí běžné betonové míchačky, aniž by došlo k nepřijatelnému vytvrzení vrstvy po vrstvě;
• Při lití je vhodné použít vibrátor betonu; v krajním případě pěchujte ostrým kusem výztuže. Také, abyste lépe odstranili vzduch, můžete bednění poklepat malým perlíkem, pokud jste si samozřejmě jisti jeho pevností;
• Bednění a hydroizolaci můžete odstranit přibližně 3-7 dní po vylití (podle počasí – čím je tepleji a sušší, tím rychleji).
• Zasypání zasypaného pásového základu lze provést původní dříve odstraněnou zeminou a zhutnit ji vrstvu po vrstvě. Použití hrubého písku zde, jako při stavbě mělkého základu, již není podstatné;
• snažte se nezdržovat výstavbu slepé oblasti.

Pásové základy jsou nejoblíbenější v soukromé výstavbě. Mohou být použity pro různé domy na různých typech půdy, výpočty můžete provést sami. To nevyžaduje znalost vyšší matematiky nebo pevnosti materiálů. Existuje metoda, ve které je vše jednoduché, ale těžkopádné: musíte shromáždit spoustu dat. Tento výpočet základových pásů se nazývá „na základě únosnosti půdy“. Nejprve však budete muset shromáždit zátěž z domu: vypočítat, kolik hmoty dopadne na každý čtvereční metr (centimetr) základny. Poté výběrem šířky základové základny vyberte její optimální šířku.

Metoda výpočtu

Pásový základ lze vypočítat dvěma způsoby: podle únosnosti zeminy pod základnou a podle její deformace. První metoda je jednodušší. Zvažme to.

S jistotou víme, že nejprve se staví základ. Ale je navržen jako poslední. Jeho úkolem je přenést náklad z domu. A poznáme to až poté, co se rozhodneme pro druh všech stavebních materiálů a jejich objemy. Než tedy začnete s výpočtem základu, musíte:

• nakreslete plán celé budovy se všemi stěnami;
• rozhodnout, zda je suterén potřeba nebo ne, a jak hluboký by měl být v případě potřeby;
• znát výšku základny a materiál, ze kterého bude vyrobena;
• určit typ a tloušťku materiálů použitých pro izolaci, ochranu proti větru, hydroizolaci, povrchovou úpravu uvnitř i vně.

U všech materiálů používaných při stavbě je potřeba zjistit jejich měrnou hmotnost. Je vhodné vytvořit stůl: bude snazší pracovat. Teprve poté můžete začít počítat.

Pásové základy se nejčastěji zhotovují monolitické nebo betonové prefabrikáty. Cihlové nebo suťové betonové pásy se dnes vyrábějí mnohem méně často: jsou méně spolehlivé, ale zároveň jejich konstrukce vyžaduje větší množství materiálu, i když jeho cena může být nižší.

Obvykle lze výpočet základu pásu rozdělit do několika fází:

• Stanovení zatížení základu.
• Vyberte možnosti pásu karet.
• Úpravy v závislosti na podmínkách.

Nyní o všech fázích podrobněji.

Sběr zatížení základů

V této fázi se sečte množství všech stavebních materiálů, které se používají pro stavbu:

• stěny – vnější a vnitřní (celková plocha se bere bez ohledu na výřezy na dveřích a oknech);
• podlahové krytiny a materiály pro ně;
• strop a strop;
• krokvový systém a střešní materiály;
• schody a další vnitřní prvky domu;
• vnější tepelná-větrná izolace a konečná úprava;
• podstavec a základ (přibližně pro začátečníky);
• spojovací materiál (hřebíky, šrouby, hřebíky atd.)

Jak již bylo řečeno, v tuto chvíli by již měl být hotový stavební plán s více či méně přesnými rozměry. Výpočet hmotnosti použitých stavebních materiálů je jednoduchý: najděte plochu, na které se bude nacházet, vynásobte měrnou hmotností a získejte hmotnost.

Pokud je počítaný prvek obdélníkový, najděte jeho plochu vynásobením délky stran. Pokud počítáte v metrech, dostanete m2. Vynásobením tloušťkou materiálu ve stejných jednotkách (v metrech) dostanete objem v metrech krychlových – m3. Bude pohodlnější pracovat tímto způsobem: většina měrné hmotnosti stavebních materiálů se udává v kilogramech na metr krychlový (kg/m3). Vynásobením nalezeného objemu měrnou hmotností materiálu získáte hmotnost materiálu pro tuto rovinu.

Příklad výpočtu hmotnosti stěny

Aby to bylo jasnější, uveďme příklad. Spočítejme si, kolik bude vážit stěna z profilovaných borovicových trámů 150*150 mm, s obkladem z lipového obložení tloušťky 14 mm, laťování z borovicových trámů 50*20 mm. Stěna je 4 m dlouhá a 2,8 m vysoká.

Měrná hmotnost nakupovaného borovicového řeziva (může být různá) je 570 kg/m 3, obklad 530 kg/m 3, řezivo 510 kg/m 3 .

Plocha stěny: 4 m * 2,8 m = 11,2 m 2.

Objem řeziva ve stěně bude 11,2 m2 * 0,15 m (tloušťka řeziva) = 1,68 m3.

Vynásobením objemu měrnou hmotností dřeva získáme hmotnost stěny: 1,68 m 3 * 570 kg/m 3 = 957,6 kg.

Nyní zjistíme objem ostění na stěně: 11,2 m2 * 0,014 m (tloušťka ostění) = 0,16 m3.

Kolik váží obložení, zjistíme vynásobením jeho měrné hmotnosti objemem: 0,16 m 3 * 530 kg/m 3 = 84,6 kg.

Množství opláštění se vypočítává jinak: určujeme, kolik prken je přibito. Opláštění přibijeme podélně v krocích po 60 cm. Získáme celkem 5 bm. Nyní zjistíme objem: 4 m.p. * 20 m * 20 m = 0,05 m 0,02.

Nyní zjistíme hmotnost opláštění: 0,02 m 3 * 510 kg/m 3 = 10,2 kg.

Nyní najděte hmotnost všech materiálů pro stěnu: 957,6 kg + 84,6 kg + 10,2 kg = 1052,4 kg.

Myslíme si, že princip je jasný. Ale takhle počítat každou stěnu trvá dlouho. Pak to můžete zjednodušit: určete, kolik váží jeden čtvereční metr stěny, pak najděte plochu všech stěn, které mají stejnou povrchovou úpravu, a získejte jejich celkovou hmotnost.

Vypočítali jsme, že hmotnost stěny o ploše 11,2 m2 bude 1052,4 kg. Ukazuje se, že jeden čtverec váží 1052,4 kg / 11,2 m2 = 93,96 kg / m2. Nyní, když jsme vypočítali plochu všech stěn s takovou výzdobou, můžeme najít jejich celkovou hmotnost. Jejich celková plocha nechť je 42 m2. Pak budou vážit 42 m2 * 93,96 kg/m2 = 3946,32 kg.

Pomocí této metody zjistěte hmotnost všech uvedených prvků. Pokud mají složitou geometrii, rozdělte je na jednoduché tvary a určete tak oblast. Se zbytkem by neměly být žádné problémy.

Užitečné zatížení doma

Kromě stavebních materiálů bude na základy tlačit celé prostředí v domě: nábytek, spotřebiče, lidé atd. Výpočet toho všeho je velmi dlouhý, takže při plánování se předpokládá, že na metr čtvereční plochy je užitečné zatížení 180 kg/m2. Chcete-li zjistit celkové užitečné zatížení domu, vynásobte jeho plochu (všech podlaží) tímto číslem.

Zatížení sněhem

Ve většině regionů je třeba vzít v úvahu i zatížení sněhem na základ. Zatížení sněhem se určuje podle regionu (viz foto), jejich hodnoty jsou uvedeny v tabulce.

Ale jelikož jsou střechy různé, hromadí se na nich různé množství sněhu. Proto se v závislosti na úhlu sklonu použijí následující koeficienty:

• úhel sklonu je menší nebo roven 25° – koeficient je 1 (zatížení sněhem je převzato z tabulky beze změn);
• úhel sklonu je větší nebo roven 60° – koeficient je 0 – zatížení sněhem se nebere v úvahu.

Ve všech ostatních případech (úhel sklonu střechy od 25° do 60°) se volí hodnoty od 0 do 1 (vykreslí se graf a z něj se určí koeficient).

Jak vypočítat zatížení střechy sněhem? Určili jste svůj region, znáte průměrné zatížení na čtverec střechy a určili jste koeficient. Nyní je třeba vynásobit celkovou plochu střechy všemi těmito čísly.

příklad: zatížení sněhem v regionu nechť je 180 kg/m2, celková plocha střechy je 65 m2, faktor úhlu sklonu střechy je 0,82 (úhel sklonu je asi 30°). Zjistíme zatížení sněhem: 65 m2 * 180 kg/m2 * 0,82 = 9594 kg.

Toto zatížení bude nutné přičíst k hmotnosti domu a jeho užitečnému zatížení.

Výpočet pásového základu: určení šířky podešve

Při výpočtu pásového základu bude nutné určit dva jeho parametry:

• hloubka + výška základny = výška;
• šířka pásky;

Třetí – délka – je známá. Jedná se o součet délek všech zdí, pod kterými bude položen základ.

Hloubka uložení je do značné míry určena v závislosti na typu půdy pod základnou. Obecná doporučení naleznete v tabulce a pro popis stanovení hloubky založení si přečtěte článek „Jaká by měla být hloubka základu?“

Připusťme, že hloubka základu je pro naše podmínky pod úrovní promrzání půdy, výška základny je 20 cm Půda v našem regionu promrzá o 1,4 m. Podle doporučení by základ měl být 15 cm pod úrovní mrazu. Dostaneme celkovou výšku: 1,4 m + 0,2 m + 0,15 m = 1,75 m.

Nyní musíte vypočítat šířku základu pásu. Záleží na vzdálenosti, ve které se stěny nacházejí a na materiálu, ze kterého to budeme stavět. Doporučené hodnoty jsou uvedeny v tabulce.

Výpočet zatížení základu

Nyní musíte najít sílu, s jakou bude dům tlačit na základ. Chcete-li to provést, vydělte celkovou hmotnost domu (hmotnost všech prvků + užitečné zatížení + sníh) plochou základu.

Plochu základu pásu najdeme vynásobením jeho délky šířkou vybranou v předchozím odstavci. Poté vydělíme celkové zatížení z domu plochou základu v centimetrech čtverečních. Získáme specifické zatížení pro každý čtvereční centimetr základového pásu.

Příklad. Nechť je zatížení z domu 408000 4400 kg, plocha základového pásu (délka 30 cm, šířka 132000 cm) – 2 3,09 cm XNUMX. Vydělením těchto hodnot dostaneme: XNUMX kg tlaku na centimetr.

Nyní je nutné zjistit, zda zeminy pod základnou základu vydrží tuto hodnotu. Jakákoli půda vydrží určitý tlak. Tyto hodnoty se vypočítají a zanesou do tabulky. Zjistíme typ zeminy pod základem základu (určený geologickým průzkumem) a podíváme se na její specifickou únosnost.

Pokud je únosnost půdy větší než zatížení z domu, vše bylo zvoleno správně. Pokud ne, je třeba provést úpravy.

Nastavení parametrů

Pokud je zatížení přenášené pásovým základem u těchto zemin velké, existují dvě možnosti: při stavbě použít lehčí materiály nebo zvětšit šířku pásu.

Změna materiálu je velmi pracná: často změna jednoho materiálu s sebou nese řetězec změn parametrů řady dalších. V důsledku toho musí být výpočet hmotnosti přepracován. Protože častěji zvětšit tloušťku pásky v základu. To zvyšuje a snižuje specifické zatížení. Ale pásový základ, který je příliš široký (širší než 60 cm), zejména pokud je hluboký, není ekonomicky rentabilní: vyžaduje velkou spotřebu materiálu a mzdové náklady. V tomto případě je nutné porovnat náklady na několik typů nadace.

Po změně šířky pásky nezapomeňte přepočítat její hmotnost a podle toho upravit hmotnost konstrukce.

Jak vypočítat kubaturu nadace

Je lepší vzít v úvahu hmotnost základu výpočtem jeho objemu: toto číslo se vám bude hodit při nalévání základu: budete vědět, kolik betonu si objednat nebo kolik materiálů budete muset koupit.

Všechny počáteční údaje jsou již známy: výška, šířka a délka pásky. Vynásobíte je a dostanete kubaturu základu.

Vypočítejme například objem základu pro dříve vypočítaný pás: délka 44 m, šířka 30 cm (0,3 m), výška 1,75 m Vynásobte: 44 m * 0,3 m * 1,75 m = 23,1 m 3 . Ve skutečnosti bude spotřeba s největší pravděpodobností o něco více: asi 25 metrů krychlových. Tento obrázek použijte jako vodítko při objednávání betonu.
