1. Montáž vany s napojením na kanalizaci a vodu.

Vany musí být instalovány podle úrovně na podpěrách (nohy, stojany nebo jiná zařízení), které musí zajistit vzdálenost od podlahy k spodní okraj vypouštěcího otvoru – uvolnění koupele nejméně 145 mm.

Výška instalace vany (od horní části strany) k úrovni dokončené podlahy musí odpovídat: 600 mm— v obytných, veřejných a průmyslových budovách; 500 mm– ve školách a dětských léčebnách; 500 mm– v předškolních zařízeních a v prostorách pro handicapované osoby, které se pohybují pomocí různých zařízení.

1.1. Schémata připojení vany na kanalizaci a vodu.

Vany musí mít spodní sklon (2 cm na 1 m délka vany) k výtoku, zajišťující průtok vody sifonem.

Vany namontované na podpěrách a volně stojící od zdi, instalované na čistou dlážděnou podlahu. Poté se změří vzdálenost od hotové podlahy až po horní část vany в 4-x ukazuje na rohy vany.

V tomto případě by rozdíl mezi maximální a minimální získanou hodnotou neměl překročit 4 mm.

Ovládání sklonu dna vany do výtokového otvoru vanu částečně naplňte min 10 l voda. Po scezení ve vaně neměla by zůstat žádná voda.

Schéma připojení volně stojící vany do kanalizace je na obr. 1.

Schéma připojení volně stojící vany na kanalizaci.

1- směšovač přívodu vody; 2- koupel; 3- patrový sifon s vývodem; 4- uvolnění přetečení vody; 5- přepadová trubka; 6- kanalizační vývod.

Po připojení společná vanová a umyvadlová baterie Schéma instalace se liší od schématu volně stojící vany.

Schéma zapojení volně stojící vany na směšovač teplé a studené vody je na obr. 2. Obr.

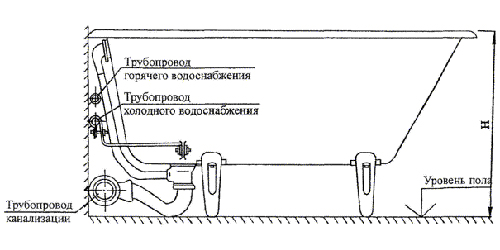

Schéma připojení volně stojící vany na směšovač teplé a studené vody.

1- směšovač přívodu vody; 2- koupel; 3- patrový sifon s vývodem; 4- uvolnění přetečení vody; 5- přepadová trubka; 6- kanalizační vývod; 10 – sprchová síť na flexibilní hadici.

Směšovač je připojen ve výšce 1000 . 1100 mmv závislosti na výšce instalace vany od hotové podlahy – 500 mm nebo 600 mm.

Při instalaci generál baterie pro umyvadlo a vanu výška instalace umyvadla tam by měla být až do horní části strany 850 mm.

Schéma připojení vany s umyvadlem na směšovač teplé a studené vody je na obr. 3. Obr.

Schéma zapojení vany s umyvadlem na směšovač teplé a studené vody.

1- směšovač přívodu vody; 2- koupel; 3- patrový sifon s vývodem; 4- uvolnění přetečení vody; 5- přepadová trubka; 6- kanalizační vývod; 7- umyvadlo; 8- přívod teplé a studené vody; 9- dřezový sifon; 10 – sprchová síť na flexibilní hadici.

Výška připojení směšovače musí být vhodné pro umyvadlo na prvním místě.

1.2. Schéma připojení vany k přepadu a sifonu s vyústěním pro odtoky do kanalizace.

Během instalace vana je napojena na kanalizaci přes hydraulické těsnění – sifon podlahového typu.

Sifon — jedná se o drenážní armaturu (obr. 4 poz. 3) pro vytvoření a údržbu hydraulického těsnění.

hydraulická závěrka — jedná se o sloupec vody v sifonu (obr. 4 poz. 3), který blokuje jeho průchozí kanál.

Výška hydraulického těsnění ve vanových sifonech by mělo být – ne méně než 55 mm.

Schéma připojení sifonu s vývodem a přepadem k vaně je na obr. 4. Obr.

Schéma připojení vany k přepadu a sifonu s vyústěním pro odtoky do kanalizace.

1- přepadové potrubí; 2- vypouštění z vany do kanalizace přes sifon; 3- tělo sifonu; 4- vypouštění odpadních vod do kanalizace; 5- vypusťte přebytečnou vodu z vany; 6- vanové tělo; 7- opěrné nohy vany.

Otázka — jedná se o jednotku odvodňovací armatury (obr. 4 poz. 2), která je určena pro příjem odpadní vody z vodovodní armatury.

Přetékat — jedná se o drenážní armaturu (obr. 4, poz. 5), navrženou k odvádění přebytečné vody z vodovodní armatury, když je v ní dosaženo maximální hladiny vody.

Přepadové a výstupní kryty musí mít zabudované rošty, aby nedocházelo k ucpávání sifonů.

Design sifonu poskytuje možnost instalace a demontáže součástí na čištění, hlavně bez použití nářadí.

1.3. Způsob instalace a připojení vany a umyvadla v kombinované koupelně pro jednopokojový byt.

Vany instalované na podpěrách, musí vydržet mechanicky zatížení в 100 kg (aplikuje se na podélnou stranu vany mezi podpěrami v libovolném bodě svisle dolů), být stabilní a pevně upevněný.

Způsob připojení vany a umyvadla v kombinované koupelně pro jednopokojový byt na vodovodní a kanalizační sítě je na obr. 5. Obr.

Způsob instalace a připojení vany a umyvadla v kombinované koupelně pro jednopokojový byt.

1- koupel; 2- vodovodní baterie se sprchou; 3- výtok směšovače vody; 4- umyvadlo; 5- toaleta; 6- splachovací nádrž; 7- vypouštěcí otvor pro sifon; 9- kanalizační potrubí; 10- stoková stoupačka; 11- stoupačka studené vody; 12- stoupačka teplé vody; 13- přívod studené vody do splachovací nádrže WC; 15- vyhřívaný věšák na ručníky.

Pro instalaci vany Provádí se následující práce:

1. provést předběžné označení místa instalace a připojení vany;
2. vana se umístí na bok, aby se k ní připevnil podlahový sifon (obr. 7, poz. 6) s přepadem (obr. 4, poz. 5) a odtokem (obr. 4, poz. 2);
3. vypouštěcí otvor (obr. 5 poz. 7) pro sifon je shora a zespodu chráněn pryžovými těsnicími kroužky pro utěsnění spoje vypouštěcího otvoru;
4. připojte k vaně (přes těsnící kroužky) hydraulické sifonové těsnění namontované na podlaze (obr. 7, poz. 6);
5. současně s instalací sifonu je k vaně připojen jeden konec vyrovnávače (obr. 7, poz. 15) elektrických potenciálů (pro vany napojené na ocelové potrubí);
6. nainstalujte a zajistěte (přes těsnící kroužky) přepad (obr. 4 poz. 5) s připojením k přepadové trubce (obr. 4 poz. 1);
7. připevněte 4 nohy na dno vany;
8. připojte odtokovou větev (obr. 7 poz. 6) k sifonu (obr. 7 poz. 8) ke kanalizačnímu potrubí (obr. 7 poz. 9);
9. vanu nainstalujte na místo instalace, vyrovnejte (pomocí distančních podložek pod nohami vany) sklon směrem k odtokovému otvoru (obr. 7 poz. 7) (2 cm na 1 m délka koupele) a posílit ji;
10. gumový těsnící kroužek je umístěn na výtokové odbočce (obr. 7, poz. 8) kanalizační trubky (slouží jako hydroizolace a fixuje vyústění trubky v hrdle kanalizačního systému);
11. Vývod kanalizační trubky (obr. 7, poz. 8) se zasune do hrdla (obr. 7, poz. 9), dokud není trubka zcela upevněna v systému.

1.4. Způsob instalace a připojení vany a umyvadla v samostatné koupelně pro dvou a třípokojový byt.

Způsob připojení vany a umyvadla v samostatné koupelně pro dvou- nebo třípokojový byt na vodovodní a kanalizační sítě je na obr. 6. Obr.

Způsob instalace a připojení vany a umyvadla v samostatné koupelně pro dvou a třípokojový byt.

1- koupel; 2- vodovodní baterie se sprchou; 3- výtok směšovače vody; 4- umyvadlo; 5- toaleta; 6- splachovací nádrž; 7- vypouštěcí otvor pro sifon; 9- kanalizační vývod; 10- stoková stoupačka; 13- přívod studené vody do splachovací nádrže WC; 14 – přívod teplé a studené vody do směšovače.

Výřez konvenčního schématu připojení vany k vodovodní a kanalizační síti v bytové koupelně je na obr. 7.

Řez napojením vany a umyvadla na vodovodní a kanalizační sítě v koupelně bytu.

1- koupel; 2- vodovodní baterie se sprchou; 3- výtok směšovače vody; 4- umyvadlo; 5-lahvový sifon pro dřez; 6- patrový sifon s odblokováním; 7- vypouštěcí otvor pro sifon; 8- kanalizační vývod; 9- kanalizační potrubí; 10- stoková stoupačka; 11- stoupačka studené vody; 12- stoupačka teplé vody; 13 – přívod studené vody do splachovací nádrže záchodu (záchod není zobrazen); 14- připojení vyrovnávače elektrického potenciálu k potrubí studené vody; 15 – připojení vyrovnávače elektrického potenciálu (uzemnění) k tělesu vany.

Pokud má koupelna skryté elektrické vedení a je nainstalováno pouze stropní svítidlo v uzavřeném stínidle a spínač je umístěn mimo koupelnu – provést uzemnění vany není nutné.

2. Uzemnění tělesa vany.

Uzemnění tělesa vany je způsob ochrany těla vany ekvalizér elektrického potenciálu před poškozením bludným proudem přes ocelové potrubí.

Na přání zákazníka (kupujícího) jsou při nákupu ocelových van vybaveny elektrickou potanzou (koupací uzemňovač) za předpokladu, že studená voda je do domu přiváděna ocelovým potrubím.

Těleso ocelové vany a ocelové vodovodní potrubí musí být spojeny speciálním způsobem, aby se vyrovnaly elektrické potenciály. kovový vyrovnávací vodič.

Vyrovnávač elektrického potenciálu mezi tělesem vany a ocelovým vodovodním potrubím je vyroben v souladu s GOST 23695-94.

Těleso ocelové vany musí mít elektrický vyrovnávací potenciál pro připojení tělesa ke kovovému vodovodnímu potrubí pro STUDENOU vodu.

2.1. Příklad výroby ekvalizéru pro uzemnění vany.

Délka vodiče ekvalizéru potenciálu je uvedena při objednávce; pokud nejsou žádné pokyny, je vodič vyroben s délkou 700 . 1400 mm v souladu s náčrtem (obr. 8).

Příklad zhotovení vyrovnávače elektrického potenciálu mezi tělesem vany a ocelovým vodovodním potrubím je na obr. 8. Obr.

Příklad výroby ekvalizéru pro uzemnění vany.

1 – vodič z ocelového pásu tloušťky 3 mm; 2- svorka vodiče d=20 min; 3-vodičová smyčka; 4- šroub M-6×30; 5- podložka; 6- šroub M6x16; 7- matice M-6.

Ekvalizér elektrické potenciály výroba z ocelového drátu o průměru minimálně 5 mm nebo ocelového pásu o tloušťce min 24 mm 2 . Tito. pokud je pás tlustý 2 mm, pak by měla být šířka pruhu 12 mma pokud je tloušťka pásu 3 mm, pak by šířka pásu měla být 8 mm.

Materiály pro výrobu vyrovnávače elektrického potenciálu pro uzemnění lázně jsou uvedeny v tabulce 1.

Tabulka 1. Materiály pro výrobu potenciálového ekvalizéru.

Číslo detailu	Název součásti	Počet	Materiál
1	2	3	4
1	Průzkumník	1	Ocelový drát o průměru nejméně 5 mm podle GOST-3282 nebo ocelový pás podle GOST-503 nebo GOST-16.523 o tloušťce nejméně 2 mm a průřezu nejméně 24 mm2
2	Šroub M6-6gx35.58.019 podle GOST-7798	2	Třída oceli ne nižší než St10 podle GOST-1050
3	Podložka 6.01.08kp019 podle GOST-11371	4	Totéž
4	Matice M6-6N.5.019 podle GOST-5915	2	Totéž

2.2. Příklad instalace ekvalizéru pro uzemnění tělesa vany.

Vezměte prosím na vědomí, že přítomnost uzemnění těla vany nutně v případě instalace v koupelně elektrická zásuvka a nástěnné osvětlení s vypínačem.

Pokud má místnost skryté elektrické rozvody a je instalováno pouze stropní svítidlo v uzavřeném stínidle a vypínač je umístěn mimo koupelnu, není nutné jej uzemňovat.

Pro upevnění ekvalizéru elektrické potenciály vany musí mít na výstupní straně pod boky nebo pod dnem ocelové plechové konzoly (obr. 9 poz. 3) tl., zalité do tělesa při jeho odlévání. ne méně než 2 mm a řezat. ne méně než 24 mm 2 .

Vyrovnávač elektrického potenciálu je přišroubován jedním koncem k držákům (obr. 9 poz. 3) pro přepravu na vaně současně s montáží sifonu na dno vany.

Druhý konec ekvalizéru je připojen k zemi potrubím. studená voda (obr. 9 poz. 2) po instalaci vany.

Příklad instalace ekvalizéru pro uzemnění tělesa vany v koupelně mezi těleso vany a ocelové vodovodní potrubí je na obr. 9. Obr.

Příklad instalace ekvalizéru pro uzemnění tělesa vany v koupelně.

1- vanové tělo; 2- ocelová trubka pro přívod studené vody; 3- držáky na těle vany pro její přepravu; 4- vana uzemňovací vodič; 5- upevnění svorky vodiče k ocelové trubce; 6- upevnění vodiče v držáku na tělese vany.

Styčné plochy desek (obr. 9 poz. 3) pro upevnění vyrovnávače elektrického potenciálu a samotných vodičů musí být očištěny, nesmí být na nich stopy smaltu, barvy nebo koroze a natřeny konzervačním tukem.

Montáž a upevnění instalace elektrického potenciálu podle schématu na obr. 9:

1. Pro přepravu vany sejměte ochranný plastový kryt z držáku (obr. 9 poz. 3).
2. Pečlivě očistěte nátěr a vodní kámen z kontaktních míst vodičů elektrického potenciálu s přepravním držákem vany a přívodním potrubím studené vody (obr. 9, poz. 2).
3. Spojte vodič (obr. 9 poz. 4) elektrického potenciálu s trubkou (obr. 9 poz. 2) přívodu studené vody a příchytkou (obr. 9 poz. 5) pomocí šroubu M6x30 (obr. 8 poz. 4) a matice M-6 (obr. 8 poz. 7).
4. Vodič (obr. 9 poz. 4) elektrického potenciálu připojte k držáku (obr. 9 poz. 3) pro transport vany pomocí šroubu M6x16 (obr. 8 poz. 6) a matice M-6 (obr. 2 poz. 7).

Vizuálně se kontrolují místa připojení vyrovnávače elektrického potenciálu a také přítomnost maziva na vyrovnávači elektrického potenciálu.

Pokud je vodovodní síť připojena pomocí plastových trubek, uzemnění se provádí pomocí nezávislého okruhu.

Takové uzemnění se zpravidla provádí v soukromém domě s uzemňovacím kontaktem připojeným k zemi.

Pro takové uzemnění je po obvodu místnosti vytvořena zemnící smyčka s kolíkem vedoucím do země za základovou smyčkou domu.

Odkazy na SNiP a GOST

Instalace sanitárních keramických výrobků by měla být provedena v souladu s požadavky SNiP 2.04.01-85, technické podmínky a pokyny výrobců zařízení.

Výška, ve které jsou sanitární zařízení instalována, by měla být brána v souladu s SNiP 3.05.01-85*.

Instalace vnitřních vodovodních systémů by měla být provedena v souladu s požadavky SNiP 3.05.01-85, SN 478-80a SNiP 3.01.01-85, SNiP III-4-80 и SNiP III-3-81.

Pokud plánujete připojit vanu k kanalizaci vlastními rukama, pak stojí za zmínku, že tato práce nezahrnuje žádné zvláštní potíže a provádí se poměrně rychle.

Hlavní je správně nainstalovat samotnou vanu. To musí být provedeno tak, aby výškový rozdíl mezi místem připojení a samotnou kanalizační trubkou byl asi 10-20 cm.

To zajistí nerušený tok vody a zabrání její stagnaci v systému, což přispívá ke vzniku nepříjemného zápachu.

Obsah článku:

• Jaké trubky je třeba připravit
• Napojení vany na kanalizaci
• Připojení vany k přívodu vody
• Jak zkontrolovat těsnost systému
• Video

Jaké trubky je třeba připravit

Chcete-li připojit koupelnu ke kanalizaci, musíte připravit potrubí.

Bude to sifon a potrubí, které jej spojuje s kanalizací.

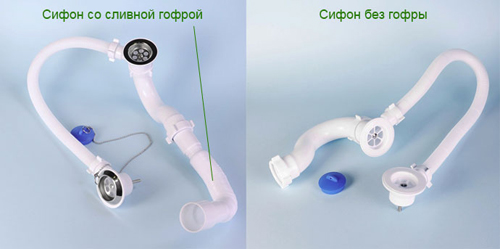

Nejprve se podívejme na doporučení týkající se výběru sifonu.

Nejčastěji má tvar lahve. Výrobek je vyroben z plastu.

Nedoporučuje se používat kovové sifony, protože jejich instalace je poměrně komplikovaná.

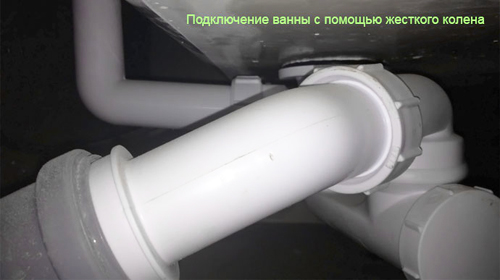

Pokud jde o trubky, okamžitě si všimneme, že vlnité trubky nebudou nejlepší volbou.

Vytváří velkou odolnost proti volnému proudění vody, takže se potrubí často ucpe, což vyžaduje systematické čištění.

Při výběru a nákupu trubek je třeba zvážit několik dalších doporučení:

• přednost by měla být dána pevným plastovým trubkám. Pokud potřebujete zajistit přechod, je lepší použít několik produktů na kolena. Zvlnění se používá pouze v nejextrémnějších případech;
• trubky mohou být vyrobeny z pružného nebo tuhého hladkého plastu. Optimální průměr je 40 mm;
• pokud má kanalizační potrubí průměr 50 mm, budete muset zakoupit další pryžový adaptér 40/50;
• pokud je kanalizační potrubí litinové, budete potřebovat adaptér 40/73.

Jakmile jsou trubky a sifon k dispozici, můžete se začít seznamovat s pokyny pro jejich instalaci.

Napojení vany na kanalizaci

Chcete-li se naučit, jak připojit kanalizaci k vaně, musíte si přečíst následující pokyny:

• sifon sestavte v souladu s pokyny přiloženými k produktu. Zvláštní pozornost by měla být věnována těsněním, která jsou potřebná k utěsnění spojů;
• připojte sifon k vaně, přišroubujte jej rukou. Zde se nedoporučuje používat nástroje, protože plastový výrobek lze jednoduše rozbít;

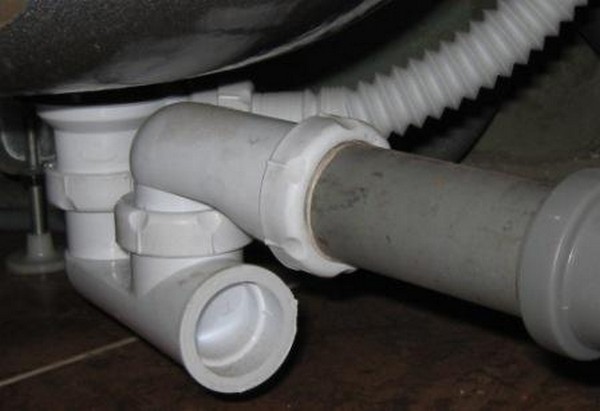

• připojte sifon k odtokové trubce, jejíž druhý konec je připojen ke kanalizaci, nezapomeňte nainstalovat pryžové těsnění. Aby bylo zajištěno těsné spojení, je lepší potrubí před připojením sifonu ke kanalizaci ihned ošetřit tmelem. Můžete použít směs na bázi bitumenu;
• utěsněte spáry mezi stěnou vany nebo stěnou, pokud je mísa instalována v její blízkosti.

Pokud jste při instalaci věnovali náležitou pozornost všem spojům, měl by být systém utěsněn. Neměly by docházet k únikům.

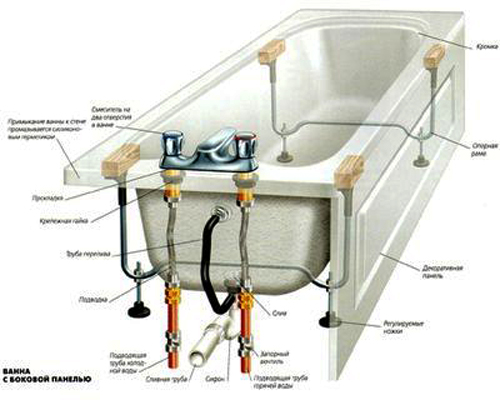

Připojení vany k přívodu vody

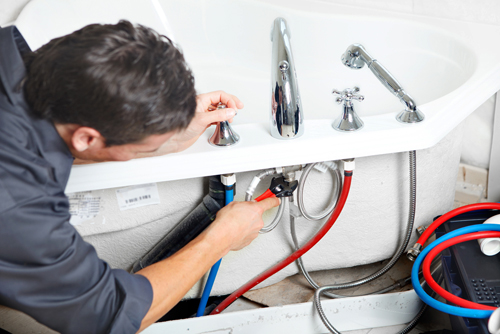

K připojení vany k vodovodnímu potrubí nemusíte používat instalatéra. Práci lze provést vlastníma rukama.

Bude to následující:

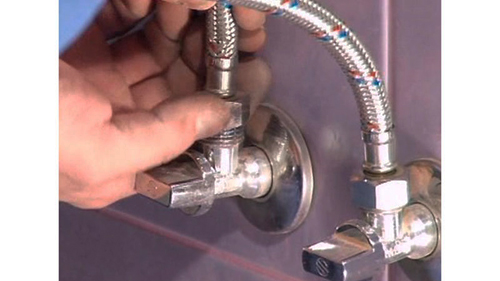

• Nainstalujte uzavírací ventil na potrubí před armatury. V případě potřeby vám umožní vypnout vodu;
• připevněte excentry na armatury na mixéru. Připojení by mělo být provedeno ručně a poté utaženo klíčem. Je nutné použít pásku FUM, která zajistí těsnost spoje;
• nasadit ozdobné nástavce na excentry;
• Nainstalujte pryžové těsnění dovnitř mixéru a přišroubujte produkt k excentrům. Musíte jej zašroubovat rovnoměrně na obou stranách, aby nedošlo ke zkreslení produktu;
• zkontrolujte těsnost spojů.

Pokud je připojení provedeno správně, neměly by docházet k únikům. Stále však musíte provést příslušnou kontrolu a získat příležitost včas odstranit nedostatky.

Jak zkontrolovat těsnost systému

Abyste mohli zkontrolovat těsnost všech spojů, musíte otevřít oba kohouty na směšovači.

Spoje by měly být nějakou dobu sledovány, aby se zajistilo, že nedochází k únikům.

Po uzavření kohoutků byste měli také zkontrolovat všechny spoje, protože v tomto případě může pod tlakem vody vzniknout netěsnost.

Pokud je přesto zjištěna netěsnost, je třeba zkontrolovat těsnost těsnění a jeho neporušenost, která by se při montáži mohla poškodit při použití nekvalitního materiálu.

Vzhledem k tomu, že připojení vany k vodovodu a kanalizaci je jednoduchou záležitostí, netěsnosti většinou nejsou při kontrole systému zjištěny.

Ale i když k nim dojde, odstranění problému nezabere mnoho času.

Hlavní věcí je dokončit postup, jinak hrozí zaplavení sousedů níže, pokud se únik ukáže jako dostatečně silný.
