1. Nahrazuje odvzdušňovací ventil kanalizace (nebo odvzdušňovací ventil/provzdušňovač/podtlakový ventil) stoupačku výfuku kanalizace (odvzdušňovací potrubí)? Je možné instalovat ventilační ventil místo stoupačky výfuku?

2. Co by mělo být odvětráváno přes výfukovou stoupačku? Lze k tomu použít odvzdušňovací ventil?

3. Je nutné na výfukovou část stoupačky instalovat uzávěr/korouhvičku/houbu?

4. Bude kanalizační systém fungovat pouze s ventilačním ventilem bez výfukové části?

Uvažujeme především o individuální bytové výstavbě a nízkopodlažní zástavbě.

1. Ne, a pokud někdo říká ano, klame vás. V některých případech lze a měl by být použit odvzdušňovací ventil, nikoli však jako náhrada výfukové části.

2. Odtahová stoupačka slouží k odvětrávání vnitřních i vnějších sítí, které pro normální provoz sítě vyžadují nasávání i odvod vzduchu a odvzdušňovací ventil zajišťuje pouze sání, odvzdušňovací ventil tedy nenahrazuje výfukovou stoupačku.

3. Ne, toto je přímo zakázáno kodexem pravidel pro projektování kanalizací. Instalace odporů na výfukovou část stoupačky přispívá k horšímu chodu systému, neboť komplikuje nasávání/odtah vzduchu, dále přispívá v zimním období k zamrzání výfukové části stoupačky a přeměně odvětrávané stoupačky na nevětranou.

4. S největší pravděpodobností ano, ale jak dobře a na jak dlouho, není známo.

Nyní rozšířené.

Když jsem se znovu setkal s těmito otázkami, ze zvědavosti jsem si vygooglil „vakuový ventil“ a první 4 videa na toto téma se ukázala jako lži, že ventilační ventil je analogem odsávacího krytu a prodává houby pro stoupačku výfuku.

Podívejme se na definice a ustanovení specializovaného souboru pravidel pro projektování vnitřních kanalizací SP 30.13330.2020 (dále jen SP 30).

Vzduchový (podtlakový) ventil: Zařízení, které umožňuje průchod vzduchu jedním směrem – sleduje kapalinu pohybující se v potrubí a neumožňuje průchod vzduchu opačným směrem, určené ke zvýšení kapacity nevětrané stoupačky kanalizace nebo k zabránění porušení vodního uzávěru sanitárního zařízení nebo zařízení. S. 3.1.7 SP 30

Větraná kanalizační stoupačka: Stoupačka s výfukovou částí (čemuž říkám stoupačka výfuku/odvětrávání) a jeho prostřednictvím komunikace s atmosférou, usnadňující výměnu vzduchu v potrubích vnitřní a vnější kanalizační sítě. S. 3.1.13 SP 30

Nevětraná kanalizační stoupačka: Stoupačka, která nekomunikuje s atmosférou. S. 3.1.14 SP 30

Poznámka – Mezi nevětrané stoupačky patří:: stoupačka nebo skupina stoupaček, nahoře propojené sběrným potrubím, bez výfukové části nebo vybaven vzduchovým (vakuovým) ventilem.

Z definic je zřejmé, že existují větrané stoupačky, ty, které mají výfukovou část a komunikují s atmosférou, a nevětrané stoupačky, které nekomunikují s atmosférou, včetně těch, které jsou vybaveny vakuovým ventilem.

Větrání sítě ovlivňuje kapacitu sítě, to znamená množství odpadních vod, které může potrubí projít za jednotku času, a také možnost porušení vodních uzávěrů sanitárních zařízení. Vodní uzávěry zabraňují pronikání plynů z kanalizačního systému do místnosti. Jedná se o vlnovku, která je buď uvnitř konstrukce sanitárního zařízení (například WC), nebo venku (umyvadlo, dřez, vana)

I. Porovnejme kapacitu odvětrávaných a nevětraných stoupaček podle stejného SP 30.

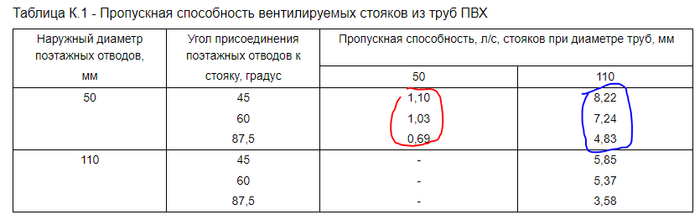

Jak je patrné z přiložených tabulek, kapacita stoupaček ø50 mm je stejná (zvýrazněna červeně), ale u ø110 mm (zvýrazněna modře) je kapacita odvětrávaných stoupaček přibližně o 1 l/s vyšší. To platí pro ventily s plochou průřezu specifikovanou v poznámce k tabulce K.8.

Je to hodně nebo málo? Podle bodu 2 tabulky. A.1 SP 30 ukazuje, že spotřeba vody umyvadla nebo kuchyňského dřezu s baterií za sekundu je 0,12 l/s. Tedy 1 l/s je průtok osmi zapnutých směšovačů.

Také v příloze K k SP 30 jsou tabulky pro nevětrané stoupačky (bez odvzdušňovacího ventilu), kde průchodnost závisí na výšce stoupačky a s rostoucí výškou klesá. Průtok bez odvzdušňovacího ventilu je přirozeně menší než u odvzdušňovacího ventilu.

S poruchou vodního uzávěru je to složitější, tam je potřeba počítat podle metody uvedené v části 19 SP 30. Ale obecně u nízkopodlažních budov můžeme říci, že pokud je stoupačka odvětrána a průtok ve stoupačce nepřekračuje hodnotu uvedenou v tabulkách, tak se vodní uzávěry (výška 50-60 mm) neutrhnou.

Závěr o průchodnosti a hydraulických těsněních:

Pokud jde o průchodnost, odvzdušňovací ventil není analogem ventilované stoupačky, protože nezajišťuje průchod podobného průtoku. Ve srovnání s nevětranou stoupačkou však odvzdušňovací ventil umožňuje větší průtok.

Ani ventilační stoupačka ani ventilační ventil neochrání před selháním vodního těsnění, pokud jsou průměry stoupaček a výšky vodního těsnění nesprávně zvoleny.

II. Co by mělo být odvětráváno v kanalizaci.

„Větrání domovních a průmyslových kanalizací, které odvádějí odpadní vody do vnější kanalizační sítě, by mělo být zajištěno odvětrávanými stoupačkami napojenými na nejvyšší místa potrubí nahoru směřující odbočkou šikmého T.

Odtahová část kanalizační stoupačky je vyvedena svisle přes střechu nebo prefabrikovanou větrací šachtu objektu do výšky:

— 0,2 m od ploché, nevyužívané a šikmé střechy;

— 0,1 m od okraje prefabrikované větrací šachty;

— ne méně než 3,0 m od ploché využívané střechy, za předpokladu povinné shody s požadavky 18.22.

Výfukové části kanalizačních stoupaček, které přesahují nad střechu, by měly být umístěny ve vzdálenosti nejméně 4 m (vodorovně) od otevíracích oken a balkonů.“

To znamená, že požadavky SP 30 stanovují potřebu větrání kanalizačních sítí pomocí odvětrávané stoupačky. Vrátíme-li se k definici v odstavci 3.1.14 SP 30, stoupačka s odvzdušňovacím ventilem je nevětraná stoupačka. Navrhování kanalizačního systému bez výfukové stoupačky tedy bude porušením požadavků SP 30.

Ustanovení 18.23 SP 30:

“V budovách je povoleno instalovat nevětrané kanalizační stoupačky/skupiny stoupaček a (nebo) nevětrané kanalizační stoupačky/skupiny stoupaček se vzduchovými (podtlakovými) ventily. Při navrhování vnitřních kanalizačních systémů s nevětranými stoupačkami v obytných nebo veřejných budovách musí být splněna podmínka zachování režimu větrání vnější kanalizační sítě v souladu s 18.25 těmito budovami, na které jsou napojeny XNUMX.”

Tento bod říká, že je přípustné vyrobit nevětrané stoupačky nebo skupinu stoupaček, ale ne celý systém jako celek (!). Systém jako celek je uveden v předchozím odstavci 18.18 a v tomto odstavci: „musí být splněna podmínka zachování ventilačního režimu vnější stokové sítě v souladu s 18.25“.

„Počet stokových stoupaček s výfukovou sekcí, které zajišťují ventilační režim vnější kanalizační sítě (uvedený rychlost výměny vzduchu ve vypočítaném úseku vnější kanalizační sítě), by měl být určen vzorcem…“

To znamená, že výše uvedené body nám říkají následující:

Kanalizační systém musí být odvětrán (t.j. výfukovými stoupačkami). Odtahové stoupačky jsou potřebné pro odvětrání vnitřní a vnější kanalizační sítě. Je přípustné provést některé nevětrané stoupačky, ale s povinnou instalací odvětrávaných stoupaček pro zajištění větrání vnější sítě.

Závěr k větrání kanalizační sítě:

Kanalizační síť musí být odvětrána; instalace ventilačního ventilu se nepovažuje za ventilaci. Větrání je nezbytné pro normální provoz vnitřní a vnější kanalizace.

III. Potřebujete ohyb / korouhvičku / čepici?

“Instalace odporů ve formě deflektorů (korouhvička, jednoduchá krytka atd.) na ústí výfukové části stoupačky není povolena.”

Nejen, že to není potřeba, je to také přímo zakázané.

Instalace takových zařízení komplikuje nasávání/výstup vzduchu do systému (vytváří odpor proti proudění vzduchu) a navíc se na těchto zařízeních v zimním období tvoří kondenzát, který zamrzá a může vést k úplnému zamrznutí otvoru potrubí a následně k přeměně odvětrávané stoupačky na nevětranou. Více o zamrznutí výfukové části stoupaček a dalších jemnostech si můžete přečíst v článku S. M. Yakushina „Čtení SNiP 2.04.01-85*: „Vnitřní zásobování vodou a kanalizace budov“

Obecný závěr:

Odvzdušňovací ventil nenahrazuje stoupačku výfuku! Protože nezajišťuje ventilaci vnější sítě, protože vzduch pouze propouští, ale nepouští ven. Kapacita stoupačky s odvzdušňovacím ventilem je menší než kapacita ventilované stoupačky. Prodejci, kteří říkají, že je to totéž a že místo výfukové stoupačky můžete vyrobit police, buď nehorázně lžou, nebo nevědí, o čem mluví, což není o nic lepší.

Větrací stoupačka se používá i pro větrání vnějších sítí. V individuální bytové výstavbě můžete samozřejmě na septik nainstalovat odvzdušňovací ventil a odvětrání, ale pak bude v blízkosti septiku smrad, navíc bude nižší průchodnost systému. A když uděláš větrací stoupačku, tak septik bude větrat přes střechu a smrad tam bude taky.

To znamená, že vám nikdo nezakáže vytvořit kanalizační systém v soukromém domě bez výfukové části. Nikdo nekontroluje dodržování kodexů v soukromé bytové výstavbě. Předem ale nelze předvídat, jak bude takový systém fungovat.

Je zakázáno instalovat korouhvičky/kloboučky/hřiby na výfukové stoupačky.

To znamená, že pokud ze střechy vyrobíte větrací stoupačku standardní výšky bez korouhvičky, bude váš kanalizační systém fungovat co nejspolehlivější (s výhradou dalších povinných podmínek).

Kromě výfukové části lze použít odvzdušňovací ventily, například tam, kde máte dlouhý úsek sítě bez ventilace a v dalších případech.

Je možné navrhnout systémy s nevětranými stoupačkami, včetně těch, které jsou vybaveny ventilačními ventily, ale v tomto případě je nutné vyrobit stoupačky pro ventilaci vnějších sítí, provést výpočty a takové systémy by měli provádět odborníci, kteří navrhují systémy zásobování vodou a odvodnění. V individuální bytové výstavbě to nepůjde.

O korouhvičkách a návrhu kanalizací pro individuální bytovou výstavbu si můžete přečíst také zde a zde.

Pamatujte, že když se vám prodejce usilovně snaží něco prodat, chce udělat dobro především pro sebe (vydělat peníze), a ne pro vás! A nenese odpovědnost za případné problémy, se kterými se v budoucnu můžete setkat, kromě přímé poruchy prodávaného zařízení, a to pouze v záruční době a při jeho řádném provozu.
